运行静态分析

运行静态分析以计算静态平衡求解。

使用隐式非稳态求解器以达到静态求解。具有较大时间步的一阶临时离散方案具有足够的数值阻尼，从而能驱动模拟快速达到静态求解。此外，在静态配置中，管速度为零，因此您可以忽略与管运动相关的流量。
  1. 编辑求解器节点，然后设置以下属性：
    节点 属性 设置
    隐式非稳态 时间步 1.0 s
    流体结构耦合 稳定方法 动态
    固体应力求解器 > 静态分析 静态分析 已激活
    网格变形 重计算交界面 停用
    忽略网格通量项 已激活
    内部迭代变形 已激活
    边界层变形 激活
    这会将 FSI 动态稳定节点添加到区域 > 管道 > 边界 > 管道/流体 [0] > 物理条件，并设为自动。此设置会指示 Simcenter STAR-CCM+ 自动估计单位面积的位移流体体积。单位面积的位移流体体积表示流体与固体的耦合强度。比率越大，耦合程度越强。此信息由动态稳定方案使用。
    注如果未禁用重新计算界面，在每次迭代结束时会覆写交界面上的位移求解。
  2. 编辑停止条件节点，然后设置以下属性：
    节点 属性 设置
    最大内部迭代 最大内部迭代 15
    最大物理时间 最大物理时间 5 s
    位移条件 已启用 停用
    力条件 已启用 停用
现在准备运行静态分析：
  1. 单击 （运行）。
  2. 满足停止条件后保存模拟。

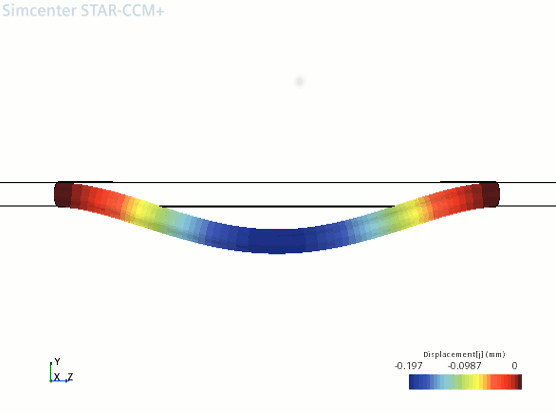

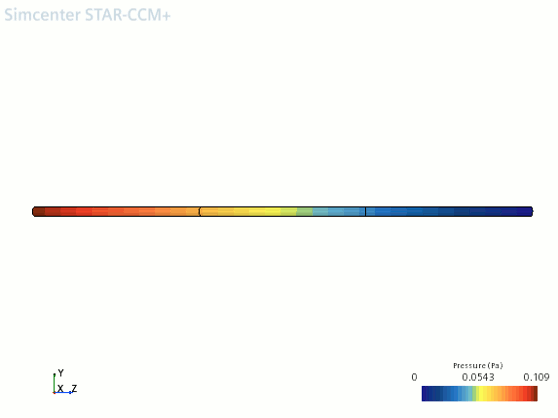

  3. 打开 Y-位移和压力标量场景，以可视化受体载荷和流体压力影响的管位移。
