加载初始模拟
为本教程加载起始模拟。 起始模拟文件包含能代表管和流体几何的预定义几何零部件。 已将每个零部件分配至区域，并按需要将零部件表面分配至区域。 边界类型和对称条件已完全定义。
- 启动 Simcenter STAR-CCM++。
- 选择
- 在加载文件对话框中，单击浏览...
- 在打开对话框中，导航至已下载教程文件的 solidStress 文件夹。
- 选择 vibratingPipe_start.sim，然后单击打开。
- 在加载文件对话框中，单击确定。
-

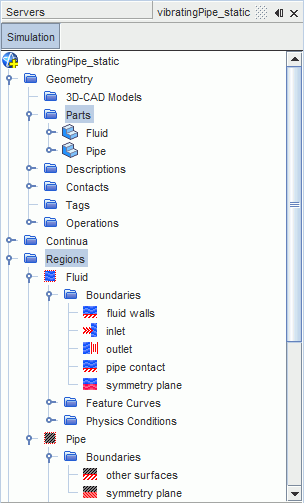

您可以展开相关节点以查看预定义设置。
代表管的零部件已分配至固体区域管。 当使用固体应力模型时，您需要直接在零部件表面（而非在区域边界上）设置除对称以外的所有条件。 因此，管区域只需要两个边界定义：一个用于管对称平面，一个用于其他所有零部件表面。
代表管内流体的零部件已分配至流体区域流体。 流体零部件的每个零部件表面都需要单独的边界定义，以定义不同的边界类型和运动设置。
边界类型和对称条件已完全设置。
- 将模拟保存到工作目录并命名为 vibratingPipe_static.sim。
