以动画显示结果

您可使用 Simcenter STAR-CCM+ 中的动画功能以动画显示结果。

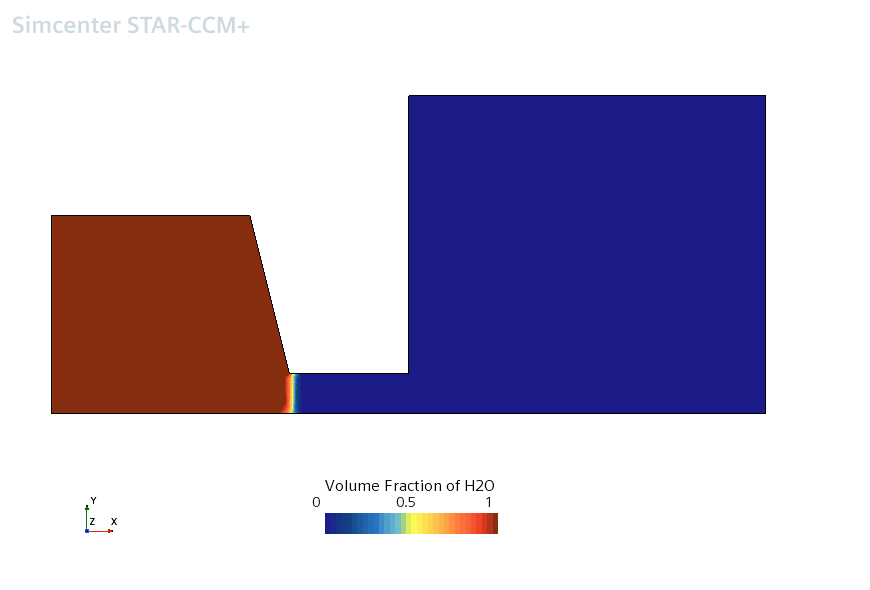

在可视化和初始化求解部分，您指定 Simcenter STAR-CCM+ 每 10 个时间步保存一次水体积分数分布。由些产生的一系列 png 文件可用于通过外部程序包（如大多数 Linux 和 Unix 系统自带的动画工具）生成动画。模拟示例如下所示。

您也可修改模拟并使用 Simcenter STAR-CCM+ 中的动画功能。请参阅本教程求解录制和播放：涡流脱落中的以下部分：
