可视化和初始化求解
创建标量场景以显示模拟结果。您可以在整个运行期间查看空气和水的分布情况。
可视化模拟结果：
-
右键单击场景节点，然后选择。
显示标量场景 1 屏幕。
-

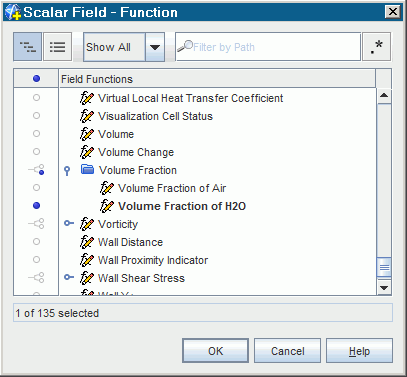

选择新节点，然后将函数设为。
- 选择标量 1 节点，然后将轮廓样式设置为光滑填充。

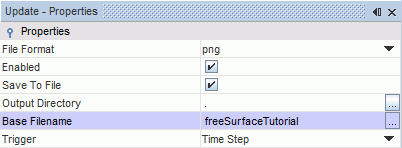

- 选择节点，然后将触发器设为时间步。
- 激活保存至文件。
-
按需指定基本文件名。
-

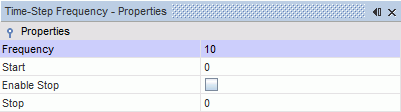

选择节点，然后将频率设为 10。
-
单击顶部工具栏中的
（初始化求解），或使用菜单项。
-

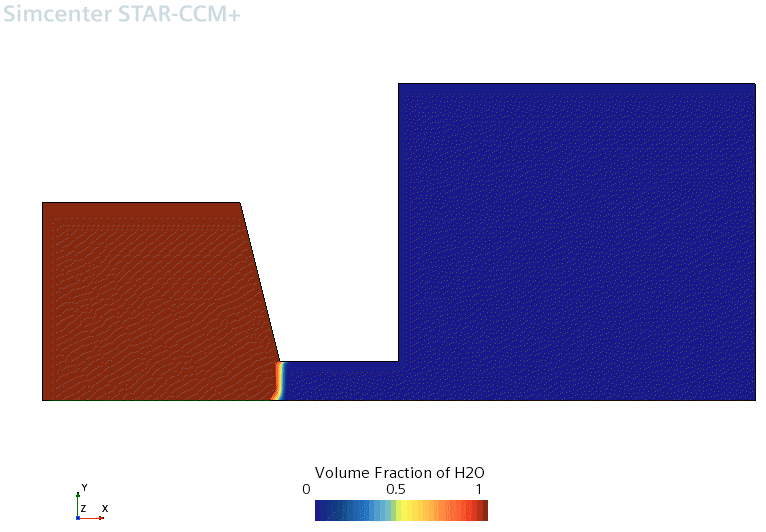

激活标量场景 1 屏幕以查看初始化结果。
运行初期，整个左腔室注满水，而右腔室和连接通道完全注满空气。在两个流体之间的交界面处可以看到有一块小区域明显存在两种流体，但是这种效果是由于网格的粗糙度造成的。
- 保存模拟。
