设置求解历史文件

创建求解历史 simh 文件，然后使用其以指定的时间间隔存储选定的求解数据。

  1. 右键单击求解历史节点，然后选择新建...。
  2. 在保存对话框中，输入 vortexSheddingData.simh 作为求解历史文件的名称，并单击保存。

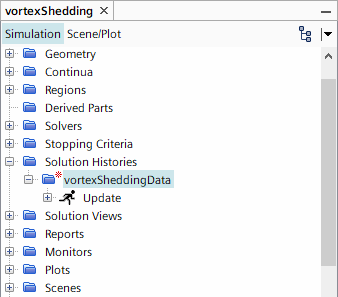

    包含求解历史文件名的新节点会添加到求解历史节点下的对象树中。

    此节点旁边的红色星号表示当模拟运行时数据主动写入文件。

    另一个新节点 vortexSheddingData 将添加到求解视图节点。求解视图节点的属性控制与其关联的表示显示的数据。

选择要保存到求解历史文件中的数据。由于这是涡流脱落案例，因此应存储压力、速度和涡旋的结果。
  1. 设置下列属性：
    节点 属性 值
    vortexSheddingData 函数
    • 压力
    • 速度
    • 涡旋
    区域 Fluid_Domain
    更新 触发器 时间步
    时间步频率 频率 1

    自动记录属性会以需要的间隔在求解历史文件中记录数据。如果不想在求解器运行时记录数据，可禁用此设置。路径属性会显示模拟历史文件的相对路径。状态属性显示储存在选定求解历史文件中的保存状态数量；由于求解器尚未运行，所以当前显示为 0。

  2. 保存模拟。
