选择物理模型
物理模型定义模拟的主变量，包括压力、温度、速度和用于生成求解的数学公式。
在此示例中，流体是湍流。使用默认的 K-Epsilon 湍流模型，并在 -y 方向施加重力。由于该问题还涉及多相流体，因此分析需要两种流体（空气和水）。但是，由于这两种流体占据相同的域，所以仅需一个连续体和一个网格即可设置模拟。默认情况下，当网格转换为二维时会创建一个称为物理 1 2D 的连续体。
要选择物理模型：
- 将物理 1 2D 节点重命名为腔室。
-
对于物理连续体，按顺序选择下列模型：
组合框
模型
启用模型
二维（预先选择）
时间
隐式非定常
材料
多相
多相交互作用（自动选择）
多相流模型
流体体积 (VOF)
梯度（自动选择）
分离流（自动选择）
粘滞态
湍流
雷诺平均纳维－斯托克斯（自动选择）
雷诺平均湍流
K-Epsilon 湍流
壁面距离（自动选择）
可实现的 K-Epsilon 两层模型（自动选择）
两层全 y+ 壁面处理（自动选择）
可选模型
重力
分离流体等温
- 单击关闭。
-

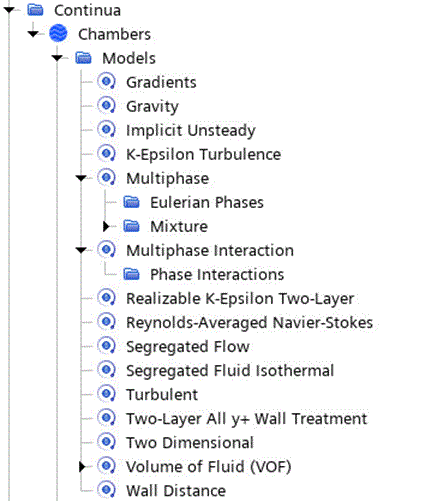

要查看模型，打开节点。
- 保存模拟。
