创建记录的求解视图
求解视图用于查询数据并使其可用于后处理。
求解视图的属性可设置求解历史中的数据读取点。数据读入链接到求解视图的单独表示。求解历史文件包含在教程之前部分指定的所有数据。
-
选择 节点。
状态属性旁边会显示在求解历史文件中存储的状态数量。
求解历史文件中存储了 400 个状态。求解视图可访问状态。
链接到此视图的其他表示在节点下。该表示存储求解历史文件中的求解数据。
- 单击图形窗口中的标量场景 1 选项卡。
-
将 节点拖放至场景窗口内的空白区域
此操作可将场景中的所有显示器（ 与标量 1）和求解历史注释（）的表示属性设置为 。场景如下所示。

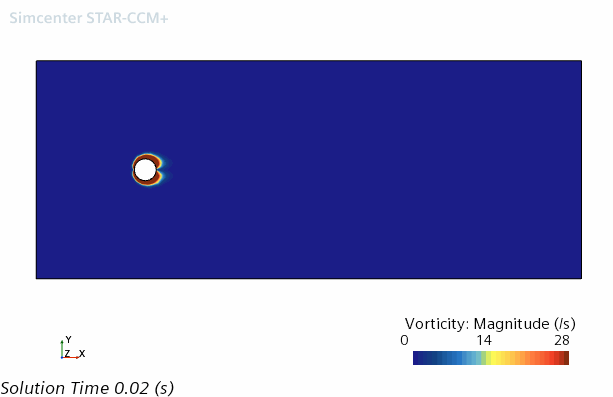

此场景与首个时间步的求解历史文件中存储的数据对应。调整求解时间以显示 1.3 秒处的求解数据。
-
选择 节点，并将求解时间设为 1.3 s。

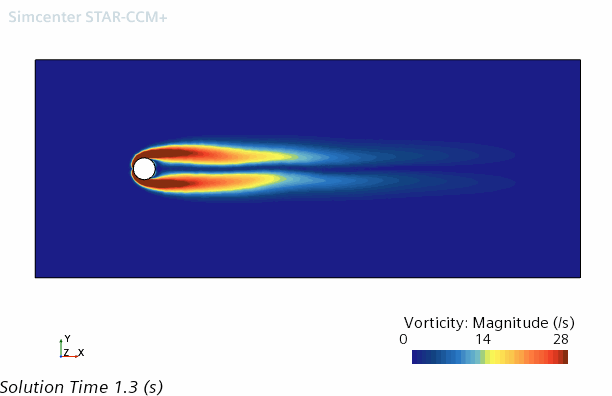

场景更新如下所示。
-
将求解时间设为 3 s。

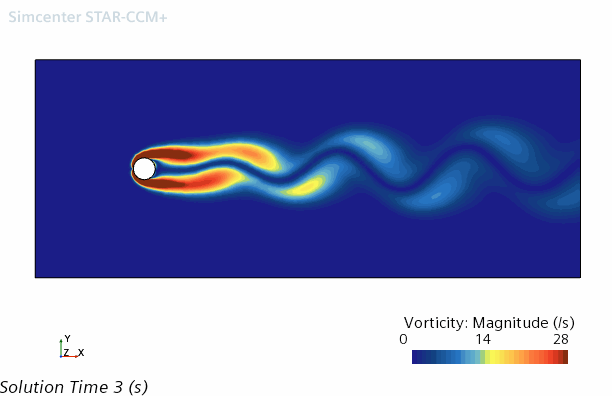

更新的场景如下所示。
恢复场景，以使用模拟文件中最新的求解（存储在体网格表示上）。
- 将节点拖入上述场景。
- 保存模拟。
