导入网格

导入包含两个零部件的 CAD 模型：一个代表背景区域的大体；一个较小的零部件，用减运算从其中得到船以代表重叠区域。

  1. 以适用于您工作环境的方式启动 Simcenter STAR-CCM+，然后创建新模拟。
导入 CAD 模型：
  1. 选择文件 > 导入 > 导入面网格...，然后导航至已下载教程文件的 motion 文件夹，并选择文件 lifeBoatOverset.x_b。

    此时将显示导入表面选项对话框。

    默认的选项适合本案例。

  2. 单击确定。

最初，导入的几何的所有零部件均为单纯灰色表面，船体看不见。 要查看导入方向下的船体形状：

  1. 单击 （保存-恢复-选择视图）并选择视图 > -Y > 上 +Z。

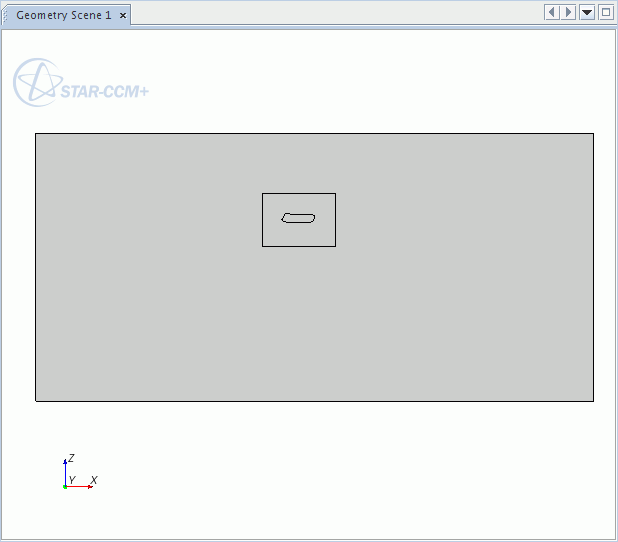

几何场景 1 显示船体形状以及重叠和背景零部件的轮廓，如下图所示。



  1. 将该新模拟另存为 lifeBoat.sim。
