Simcenter STAR-CCM+ 2406
User Guide
教程按步骤介绍了 Simcenter STAR-CCM+ 针对各种应用的使用方法，并提供特定应用的设置、初始化和求解流程步骤。大部分案例都提供了可下载的宏和模拟文件。
本节教程介绍了适用于热传递、辐射和热舒适性的各种Simcenter STAR-CCM+ 功能。
通过模拟操作，Simcenter STAR-CCM+ 提供了可在单个模拟中包含多时间尺度工作流程的自动化方法。
排气歧管的加热过程可以通过温度场景及其嵌入式绘图可视化。
支持中心网站提供各种教程的宏、输入文件和最后模拟文件的可选下载包。这些宏和最终模拟文件是书面教程的辅助，因此您可以根据下载文件或使用宏构建并运行的模拟来检查最终结果。
欢迎使用 Simcenter STAR-CCM+ 入门教程。在此教程中，您可以探究重要的概念和工作流程。在学习其他资料之前，应先完成此教程。
基础教程以一系列简短的教程，介绍了 Simcenter STAR-CCM+ 的主要功能。
本节教程介绍了可创建和处理零部件与 3D-CAD 的多种 Simcenter STAR-CCM+ 功能。
本节教程介绍了用于构建 CFD 网格的各种 STAR-CCM+ 功能。
本节教程介绍了用于不可压缩流体流动以及孔隙率和求解录制的多种 Simcenter STAR-CCM+ 功能
本节教程介绍了用于可压缩流体流以及谐波平衡的各种 Simcenter STAR-CCM+ 功能。
本教程在一个 Simcenter STAR-CCM+ 模拟中同时融入了多区域共轭热传递和自然对流。
提供的文件 multiTimeScaleCHT_geom.x_b 包含一个流体零部件和一个固体零部件以及它们之间的交界面。要设置 Simcenter STAR-CCM+ 模拟，首先启动新模拟，然后导入提供的几何。
此模拟需要一个流体区域和一个固体区域。这些区域基于导入的部件创建，方法是将导入的部件分配给区域。它们之间的交界面会自动生成，因为导入的表面中已定义接触。
要避免在固体-流体交界面上进行不必要的数据插值，如果可能，建议生成共形交界面。为此，所有区域必须在不激活每个零部件网格化的情况下在同一网格操作中进行网格化。
在隐式 CHT 模拟中，无需任何映射过程，即可通过接触交界面求解热传递。但是，多时间尺度模拟连续求解两个区域。能量耦合通过显式映射接触交界面实现，其中，Boundary Heat Flux(边界热通量) 和 Specified Y+ Heat Transfer Coefficient(指定 Y+ 热传递系数) 在交界面上交换。
要简化所建模的情景，对于流体区域，定义入口处的固定温度和恒定速度。
在此多时间尺度模拟中，稳态求解器和隐式非稳态求解器交替运行。为每个求解器定义一个停止条件以及全局停止条件。
创建两个网格阈值，以显示排气歧管体积中的温度。
在此部分，创建 3 个报告和 1 个场景来可视化温度。
模拟操作可以在 Simcenter STAR-CCM+ 中自动执行任务。在本教程中，将使用模拟操作在流体连续体和固体连续体的求解器之间切换，从而无需协同仿真即可遵守其时间尺度。
定义 3 个报告以监视多时间尺度模拟的运行进度。一个报告输出当前耦合循环。其他两个分别计算流体和固体热解算方案的迭代数。
汽车应用的一项重要分析是模拟冷起动条件下组分的热行为。因为波动流体行为涉及的时间尺度通常与固体热行为的时间尺度存在明显差异，所以运行隐式耦合共轭传热模拟的效率不高。Simcenter STAR-CCM+ 提供的耦合策略允许对固体和流体组分使用不同的瞬态时间尺度。
本教程演示如何使用多零部件物理模型，在单个连续体中建立多个固体零部件的模型。
本教程演示如何在 Simcenter STAR-CCM+ 中求解自然对流问题。
虽然许多电子设备得益于冷却风扇排除多余热量，但还有一些设备只依赖自然对流。Electronics Cooling Toolset包含评估自然对流冷却的方法。
放置冷却电子元件组件的风扇时，使用Electronics Cooling Toolset可以评估风扇排热的效果。通过在众多设计中比较，您可以决定提供最佳性能的配置。
热交换器是将热从一个介质高效地传递到另一介质的设备。热交换器应用的一些突出示例包括汽车散热器（如本教程中使用的汽车散热器）、发电厂和空调。
本教程在 Simcenter STAR-CCM+ 模拟中融入了灰体热辐射。
本教程使用为“表面至表面辐射：热绝缘体”创建的模拟。
Thermal management simulations of headlamp applications allow you to identify temperature hotspots that can cause damage to the headlamp. Modifying the design—for example, including heat shields in the right places—leads to better and more durable designs.
舒适性是消费者在决定出行方式时考虑的主要因素之一。因此，乘客舒适性是影响封闭空间（如汽车座舱或飞机机舱）设计过程的关键准则之一。
Simcenter STAR-CCM+ provides support for thin-walled structures that are best represented by a single-cell layer during simulation. These single-cell layers are known as shells. One of the main advantages of using shell elements is that it reduces the computational time and resources required for simulations.
本节教程介绍了用于模拟多相流体问题的多种 Simcenter STAR-CCM+ 功能
本节教程介绍了用于模拟离散元方法问题的多种 Simcenter STAR-CCM+ 功能
本节教程介绍了在模拟涉及移动几何和网格、动态流体相互作用以及刚体运动的问题时可以使用的各种 STAR-CCM+ 功能：
本节教程介绍用于模拟反应流体（例如燃烧）的多种 Simcenter STAR-CCM+ 功能。
本节教程介绍了用于计算固体区域的变形、应变和应力的多种 Simcenter STAR-CCM+ 功能。同时显示此类计算如何与流体结构相互作用的分析内的流体行为耦合。
本节教程介绍了 Simcenter STAR-CCM+ 中用于求解气动声学模拟的各种功能。
以下教程介绍的功能用于求解涉及到电磁场的问题。
以下教程演示了电流诱导的化学反应。
本节教程介绍用于设置电池模型的多种 Simcenter STAR-CCM+ 功能：
本节教程介绍了多种 Simcenter STAR-CCM+ 自动化和宏功能。
本系列教程介绍了用于在Design Manager中运行设计探索研究的各种功能。
本节教程介绍用于与 CAE 程序耦合的多种 Simcenter STAR-CCM+ 功能：
本节教程介绍了 Simcenter STAR-CCM+ 中用于分析和可视化模拟数据的各种功能。
本套教程介绍了使用专用加载项 Simcenter STAR-CCM+ In-cylinder 在 Simcenter STAR-CCM+ 中模拟内燃机的功能。

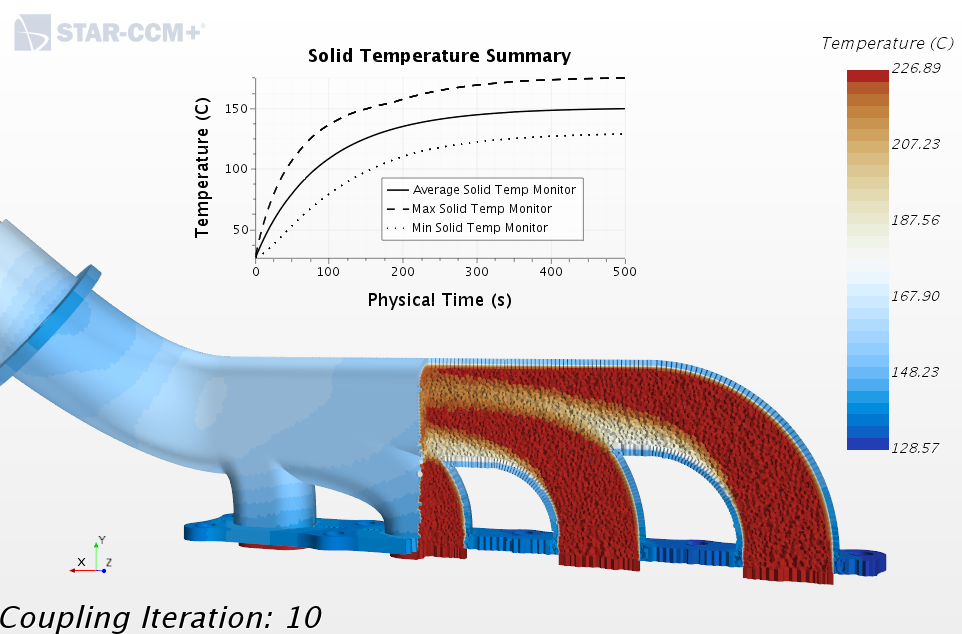

在 500 秒后完成 10 次数据交换时，排气歧管的最高温度达到了 174.8°C。
解耦残差图用于监视每个求解器的收敛。
