定义网格操作

要避免在固体-流体交界面上进行不必要的数据插值,如果可能,建议生成共形交界面。为此,所有区域必须在不激活每个零部件网格化的情况下在同一网格操作中进行网格化。

定义包含多面体网格生成器(适用于流体区域)和兼容薄体网格生成器(适用于排气歧管区域)的自动网格操作。在固体区域排气歧管中,由于未求解流,因此会禁用棱柱层。在流体区域中,必须停用薄体网格生成器才能确保棱柱层网格生成器正常工作。

生成网格:

  1. 右键单击几何 > 操作节点,然后选择新建 > 网格 > 自动网格
  2. 创建自动网格操作对话框中:
    1. 选择下列属性:
      网格生成器
      零部件 气体Manifold (Thermal)(歧管(热))
      面网格生成器 表面重构
      圆锥体体积网格生成器 多面体网格生成器
      可选体网格生成器 薄体网格生成器
      可选边界层网格生成器 棱柱层网格生成器
    2. 单击确定
    3. 编辑自动网格 > 网格生成器 > 薄体网格生成器节点,并激活自定义厚度阈值属性。
    4. 编辑自动网格 > 默认控制节点,然后设置下列属性:
      节点 属性 设置
      默认控制
      基础尺寸 基础尺寸 5 mm
      最小表面尺寸 基数百分比 30
      薄体层数 层数 3
      薄体网格生成器最大厚度 基数百分比 200
      核心网格优化 优化循环 2
      质量阈值 0.7
      棱柱层控制 棱柱层数 5
      近核心层长宽比 0.5
      棱柱层总厚度 基数百分比 33
要创建自定义控制
  1. 在固体零部件 Manifold (Thermal)(歧管(热))中创建禁用棱柱层的面控制:
    1. 右键单击自定义控制节点,然后选择新建 > 面控制
    2. 面控制节点重命名为 Disable Prism(禁用棱柱)
    3. 选择禁用棱柱节点,并按如下方式设置零部件表面:设置歧管(热)作为零部件,设置气体 > 入口气体 > 出口作为零部件表面。
    4. 选择Disable Prism(禁用棱柱) > 控制 > 棱柱层节点,并将棱柱层设为禁用
  2. 在流体零部件气体中创建禁用薄体网格生成器的零部件控制:
    1. 右键单击自定义控制节点,然后选择新建 > 零部件控制
    2. 零部件控制节点重命名为 Disable Thin(禁用薄体)
    3. 选择 Disable Thin(禁用薄体)节点,并将零部件设为气体
    4. 选择Disable Thin(禁用薄体) > 控制 > 薄体网格生成器节点,然后将薄体网格生成器设为禁用

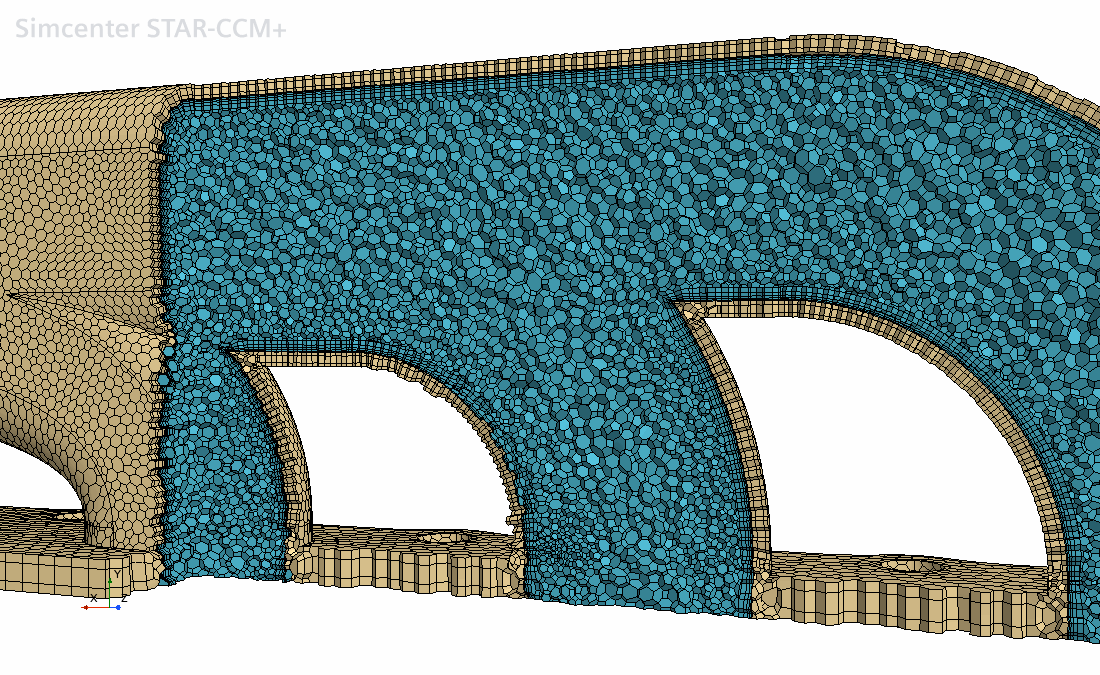

  3. 右键单击操作 > 自动网格节点,然后选择执行


  4. 将模拟连同生成的网格一起保存。
