为固体歧管选择物理模型
此处将歧管的物理连续体定义为固体。
要为固体歧管选择物理模型：
- 创建一个名为 Thermal Analysis - Manifold Physics(热分析 - 歧管物理) 的物理连续体。
-
对于物理连续体，按顺序选择下列模型：
组合框
模型
空间 三维 时间 隐式非定常 材料 固体 可选模型 分离固体能量 梯度（自动选择）
状态方程 恒密度 -

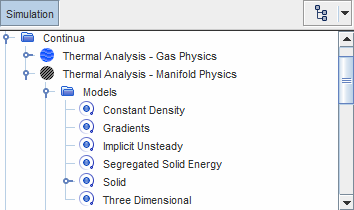

要查看模型，打开节点。
- 右键单击 节点，然后选择替换为...。
- 在替换材料对话框中，展开材料数据库节点，然后选择 Ductile Iron(球墨铸铁)。
- 选择节点，然后将值设为 300.0 K。
-
选择 节点，然后将物理连续体设为 Thermal Analysis - Manifold Physics(热分析 - 歧管物理)。
区域类型自动切换到固体区域。
- 保存模拟。
