准备协同仿真的固体模拟

在固体模拟中，激活协同仿真模型，指定耦合边界，并选择与固体模拟交换的场。

  1. 在资源管理器窗格中，确保 ChimneyC 模拟突出显示。
  2. 对于物理连续体连续体 > 固体，选择以下附加模型：
    组合框 模型
    可选模型 协同仿真
    协同仿真模型 Simcenter STAR-CCM+
    协同仿真处理模型 协同仿真热处理
  3. 单击关闭。
要将固体与在合作伙伴仿真中定义的流体耦合，还额外需要一个物理连续体来表示流体物理。在此连续体中，选择外部连续体模型，这表示物理由外部应用定义。
  1. 创建一个名为流体（外部）的物理连续体。
  2. 对于物理连续体流体（外部），按顺序选择下列模型：
    组合框 模型
    可选模型 外部连续体
    空间 三维表面
    外部连续体 外部应用
    外部应用 Simcenter STAR-CCM+
    STAR-CCM+ 耦合模型 显式耦合
    时间 隐式非稳态（自动选择）

    Simcenter STAR-CCM+ 将外部链接节点添加到模拟树，并创建一个链接节点链接 1。链接表示与外部应用的连接，并可用于定义协同仿真设置。

    在两个 Simcenter STAR-CCM+ 模拟之间的协同仿真中，链接的名称必须与合作伙伴仿真中对应链接的名称匹配。在本教程中，您让协同仿真链接的名称保留为默认，链接 1。

要指定在此协同仿真链接中使用的外部连续体：
  1. 选择外部链接 > 链接 1 > 条件 > 外部连续体节点，然后将连续体设为流体（外部）。

在本教程中，建立了一个单一协同仿真区域，该区域对固体-流体交界面和与流体进行交换的热场进行了定义。向模拟树中添加链接 1 节点时，Simcenter STAR-CCM+ 会自动创建协同仿真区域。要将烟囱的内表面指定为与流体耦合的边界，将边界分配给协同仿真区域：

  1. 展开区域 > 烟囱 > 边界 > InnerSurf > 物理条件节点。
  2. 选择外部程序耦合指定节点，并将外部程序耦合指定设为链接 1：区域 1。

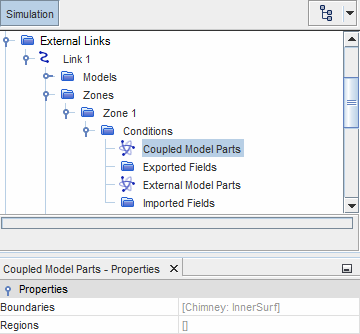

    Simcenter STAR-CCM+ 会通过向区域 1 耦合模型零部件添加 InnerSurf，自动更新区域 1 的条件。

在本教程中，固体模拟从流体模拟中导入热传递系数和参考温度，并导出温度。要指定已交换的场：
  1. 展开外部链接 > 链接 1 > 区域 > 区域 1 > 条件节点。
  2. 右键单击已导出的场节点并选择添加热场 > 温度。
  3. 右键单击已导入的场节点并选择添加热场 > 参考温度。
  4. 右键单击已导入的场节点并选择添加热场 > 热传递系数。
  5. 同时选择已导入的场 > 参考温度和热传递系数节点，然后将场处理设为已管理。
    使用此设置，Simcenter STAR-CCM+ 使用已导入的数据，自动设置 InnerSurf 边界的环境温度和热传递系数物理值。默认区域 1 > 条件 > 热指定管理选项已设为对流，该设置对于此案例是合适的。
将固体模拟设置为滞后模拟：
  1. 展开链接 1 > 条件节点。
在此协同仿真中，流体模拟领先而固体模拟滞后。也就是说，当您运行协同仿真时，流体模拟先运行，而固体模拟在运行之前等待来自流体模拟的初始数据。
  1. 选择并发选项节点，并将选项设为滞后。
指定数据交换的时间间隔：
  1. 选择链接 1 > 值 > 传输间隔节点，然后将传输间隔设为 20 s。
增大此求解的运行时间：
  1. 选择停止标准 > 最大物理时间节点，并将最大物理时间设置为 1800 s。

清除上一次模拟得出的结果：

  1. 选择求解 > 清除求解。
  2. 在清除求解对话框中，单击确定。
  3. 保存模拟。
