可视化结果
可视化固体和流体模拟中的温度场景。

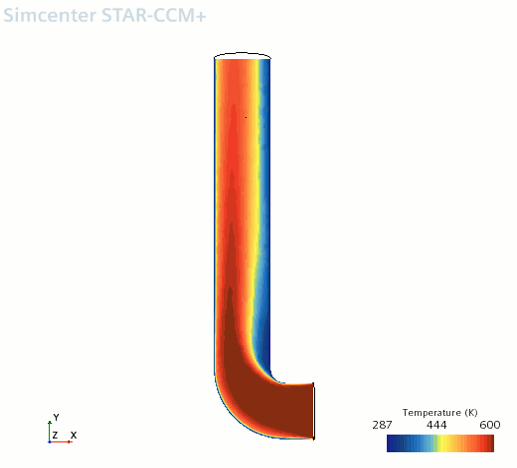

FluidC 案例的最终结果如下所示：

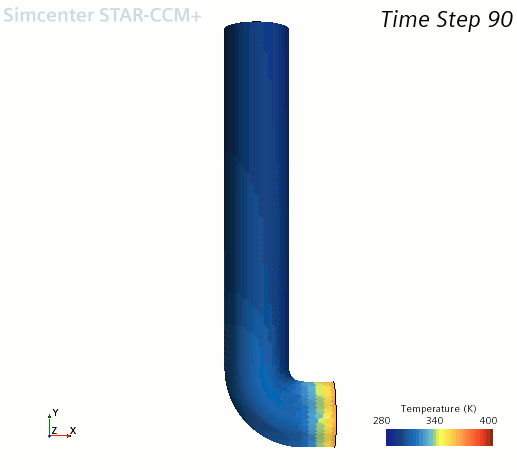

ChimneyC 案例的最终结果如下所示：
耦合提高了两个模拟的求解质量。但在两者之中，金属烟囱的温度分布发生了很大变化。烟囱显示入口附近的高温点，以及离弯曲顶点最远的壁面上的高温点。
显示中间时间步的 ChimneyC 求解：
- 单击图形窗口中的 ChimneyC - 壁面温度选项卡。
- 将 节点拖放到场景窗口的空白区域。
-

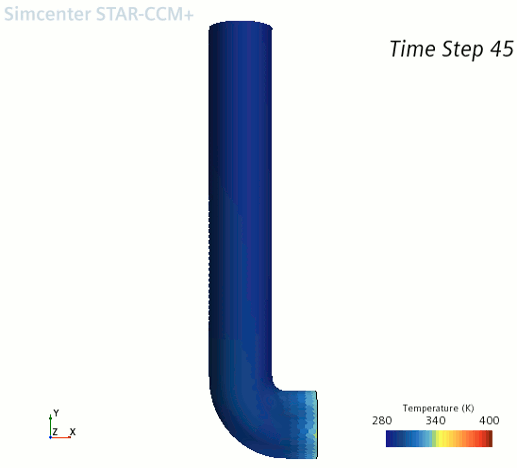

选择 节点，并将时间步设置为 45。
场景随即更新，如下图所示：
时间步 45 与时间步 90 下的温度分布的差异表明，高温废气导致金属温度逐渐上升。
- 保存模拟。
