数据聚焦工作流

选择部分绘图以隔离一个或多个场景中的相关数据。

确定要检查的物理量，然后绘制并可视化这些物理量。
  1. 确定物理量。
  2. 选择部件。如果模拟中的现有部件都不合适，创建衍生部件。
  3. 设置相关绘图。最适用于数据聚焦功能的绘图类型是散点图。

    要一次性查看绘图中的所有数据，选择区域作为部件。

    此外，还可以使用热图样式更清晰地查看数据的集中状况。请参见设置和查看热图。

    • 如果计划在模拟中使用多个相关性，考虑根据相应的物理量（例如，Velocity Magnitude vs. Temperature(速度幅值与温度)）重命名每个绘图。
  4. 设置场景以可视化物理量。
    • 如果创建矢量场景，可以包括线积分卷积。请参见细化矢量显示。
    • 要可视化 3D 数据，考虑使用重新采样的体积衍生部件。如果显卡不支持体积渲染，激活相关场景的高级渲染。请参见定义重新采样的体积。
准备数据聚焦和显示。
  1. 右键单击工具 > 数据聚焦节点，然后选择新建。
    • 尽管常见做法涉及与绘图和场景交互，但与搜索查询类似，可以使用数据聚焦的对象树节点设置其所有指定：
      1. 创建数据聚焦对象之后，确定是将条件节点的运算符属性（包含多个范围的复合对象）设为与还是或。
      2. 右键单击该节点，添加范围或另一个复合对象。
      3. 对于添加的每个复合对象，指定与或或。
      4. 根据需要添加任意数量的范围。
      5. 对于每个范围，在函数属性中指定场函数，并指定最小值和最大值。
    • 如果计划在模拟中使用多个相关性，考虑根据相应的物理量（例如，Velocity Magnitude vs. Temperature(速度幅值与温度)）重命名新数据聚焦对象。
  2. 要将数据聚焦应用于绘图和场景，使用以下某种方法：
    • 将数据聚焦节点拖放到场景或绘图中。在场景中，选择要应用数据聚焦的部件显示器。
    • 使用对象树：
      1. 展开要链接的每个绘图的节点及其 Y 类型子节点。
      2. 选择相应的 Y 类型节点，然后在数据聚焦属性的下拉列表中选择数据聚焦对象。
      3. 展开场景节点及其显示器子节点。
      4. 选择相应的显示器节点，然后在数据聚焦属性的下拉列表中选择数据聚焦对象。
    • 使用数据聚焦对象：
      1. 展开工具 > 数据聚焦节点，右键单击数据聚焦对象节点，然后选择应用。
      2. 在应用数据聚焦对象选择器中，展开要链接的绘图和场景的节点。
      3. 为绘图选择相应的 Y 类型节点，并为场景选择相应的显示器节点。
    注不能将数据聚焦应用于已经过转换（例如比例缩放）的绘图数据。有关详细信息，请参见自定义绘图。

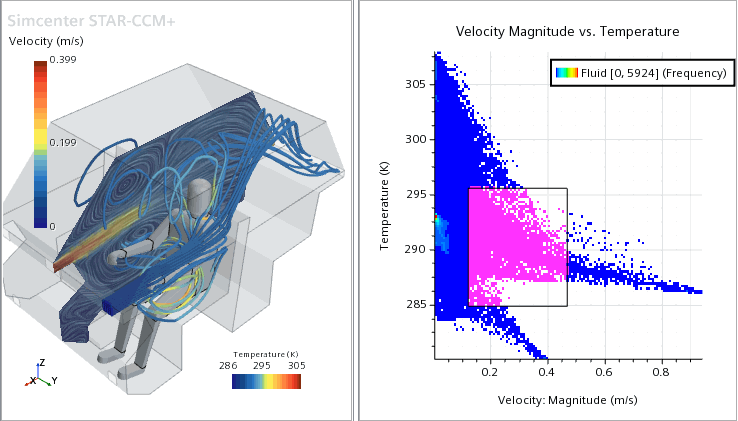

  3. 要在图形窗口中使用链接的绘图和场景，需将它们排列且并排放置。
  4. 选择绘图。在绘图工具栏中，单击 （创建数据聚焦选项），选择将选择添加至数据聚焦，然后在绘图中画一个方框。
  5. 移动该框（“笔刷”）以检查部分数据。


  6. 除了移动笔刷外，还可以使用其他方法更改数据聚焦：
    • 将笔刷添加到绘图。
    • 使用以下某种方法修改笔刷范围：
      • 拖动笔刷的边框。
      • 右键单击笔刷，然后执行以下任一操作：
        • 通过在子菜单中选择一个范围添加或移除约束。
        • 选择编辑约束，在子菜单中选择一个范围，然后在编辑范围对话框中输入值。
      • 在数据聚焦对象节点内，编辑值范围子节点的属性。请参见数据聚焦对象参考。
注将数据聚焦选择应用于热图时，该选择可能会显示在定义的笔刷外部。此额外区域是由于笔刷边界在绘图中部分选择热图离散间隔所致。增加热图分辨率（离散间隔属性的值）可减少数据聚焦笔刷外部的选择区域。
