使用直方图检查网格统计
使用直方图检查多面体网格的特性。
设置直方图，评估网格单元质量。
- 右键单击绘图节点并选择。
- 将绘图重命名为网格单元质量。
-
编辑网格单元质量节点并设置下列属性：
节点 属性 设置 网格单元质量 标题 网格单元质量 部件
直方图

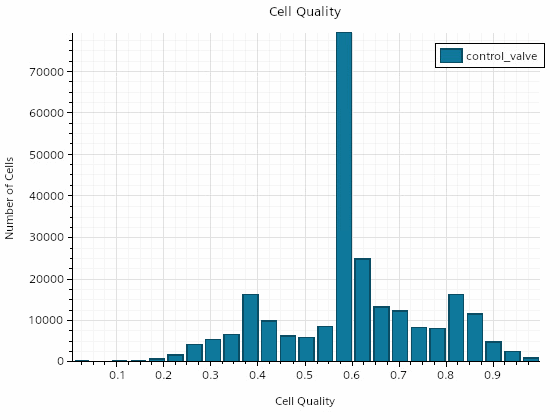

容器场函数 网格单元质量 轴标题 单元数 该直方图显示了每个单元质量值的单元分布情况。
设置直方图，评估偏斜角。
- 复制网格单元质量节点。
- 将该副本重新命名为偏斜角。
-
编辑偏斜角节点并设置下列属性：

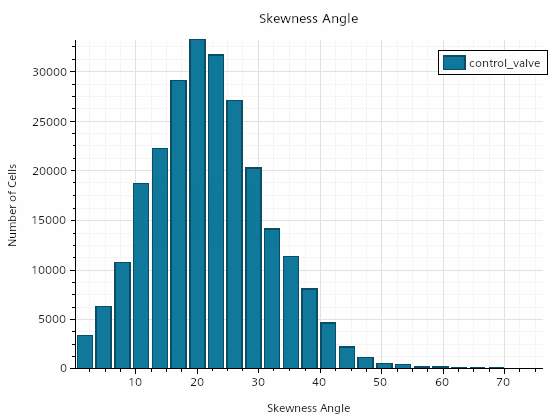

节点 属性 设置 偏斜角 标题 偏斜角 直方图容器场函数 偏斜角 该直方图显示了每个偏斜角值的单元分布情况。
设置直方图，评估体积变化。可接受的最小体积变化值非常小，因此绘图时可采用对数度量。
- 复制偏斜角节点。
- 将该副本重新命名为体积变化。
-
编辑体积变化节点，然后设置下列属性：

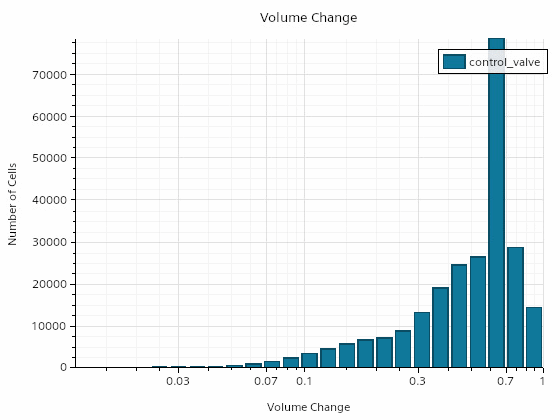

节点 属性 设置 体积变化 标题 体积变化 直方图容器场函数 体积变化 轴底轴对数 已激活 该直方图显示了每个体积变化值的单元分布情况。
- 保存模拟。
