切割体网格单元生成示例

要为原始控制阀几何生成高质量六面体网格，应使用切割体网格单元生成器而不使用多面体网格生成器。此外，切割体网格单元生成器还可以改进网格单元的分布，从而使得需要的网格单元更少。

  1. 右键单击几何 > 操作 > 自动网格 > 网格生成器节点，并选择选择网格生成器。
  2. 在选择网格生成器对话框中停用网格生成器，并按顺序激活下列各项：
    组 网格生成器
    面网格生成器 表面重构
    圆锥体体积网格生成器 切割体网格单元生成器
    可选边界层网格生成器 棱柱层网格生成器
  3. 右键单击自动网格节点，然后选择执行。

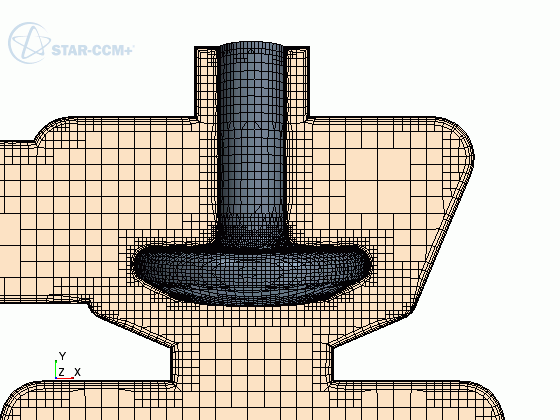

    观察切割体网格。
