生成体网格

沿着平面生成并查看多面体网格。

  1. 单击工具栏中的 （生成体网格）生成体网格。
    输出窗口显示核心和棱柱层网格的网格质量标准（即网格单元质量、面有效性、偏斜角和体积比）的总结。
  2. 要在完成后查看体网格，在网格场景中右键单击并选择应用表示至显示器 > 体网格。
  3. 在可视化工具栏中，单击 （保存-恢复-选择视图），然后选择视图 > -Y > 上 +Z。
  4. 在外壳中间创建平面：
    1. 在可视化工具栏中，单击 （创建衍生部件） > （创建平截面）。
    2. 单击紧贴外壳中间部分入口处的外部。
    3. 单击紧贴中间部分出口处的外部完成线段指定。

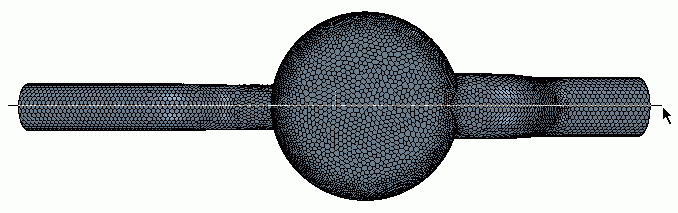

  5. 在出现的显示器对话框中选择现有显示器，并指定网格 1。
  6. 单击确定。
  7. 如仅需查看平面，右键单击外壳外面然后选择隐藏即可。

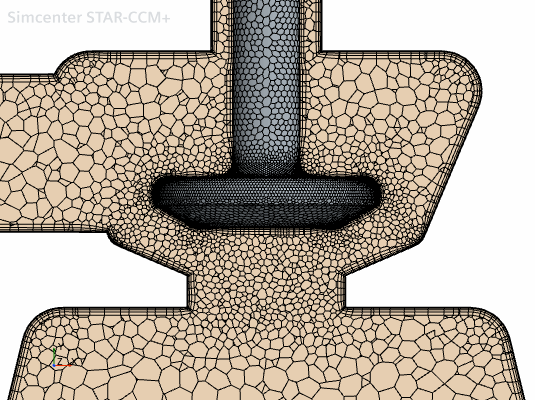

    多面体网格沿着平面截面可见。

    注网格单元、内部面和节点各自的总数可能稍有不同，具体数量取决于机器类型和结构。
  8. 保存模拟。
