加载模拟
本教程为您提供的起始模拟包含压缩机几何和相关部件表面。
要加载初始模拟：
- 启动 Simcenter STAR-CCM+。
- 选择。
- 在加载文件对话框中，单击浏览...
- 浏览至已下载教程文件的 mesh 文件夹。
- 选择 compressorStage_start.sim，然后单击打开。
- 在加载文件对话框中，单击确定。
- 要可视化压缩机级，创建几何场景。
要区分部件表面，更改颜色模式：
- 选择 节点并将颜色模式设为区分输入。

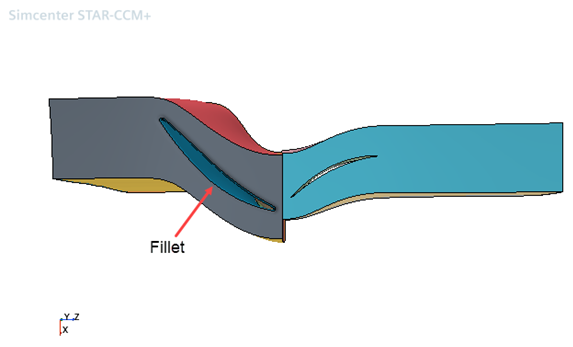

注 本教程中的几何包括轮毂上的圆角。涡轮机网格操作支持轮毂或罩体上的圆角，只要没有在轮毂或罩体部件表面中包含圆角部件表面。例如，可以合并圆角表面和叶片表面。该操作不支持叶片尖端处的圆角。 - 将模拟另存为 compressorStageMesh.sim。
