设置壁面处理

每项壁面处理均需要特定的网格近壁间距。如果近壁网格分辨率与建模假设不一致，可能会导致重大误差。

无量纲壁面距离 y + 用于确定近壁网格分辨率是否适用于特定的壁面处理。

无法自动创建适合选定壁面处理的网格。要设置合适的网格和壁面处理组合：

  1. 创建初始探索网格。
  2. 确定壁面处理。
  3. 为物理连续体设置湍流粘滞态和相关的湍流模型。在壁面处理组合框中，选择所需的壁面处理模型。
  4. 运行初始探索模拟。
  5. 为用于定义湍流流体域的壁面边界创建标量场景并绘制场函数壁面 Y+。
  6. 确定网格是否适用于选定的壁面处理：
    壁面处理适当的壁面 Y+ 值
    所有 y+ /

    两层所有 y+

    壁面 Y+ < 1 或壁面 Y+ > 30

    注对于 1 < 壁面 Y+ < 30，混合法将创建合理的求解。但是，对于形心位于缓冲层中的近壁网格单元，建议保持较少的网格单元数。

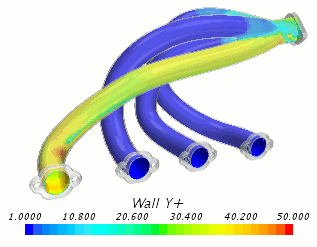

    示例：排气岐管
    高 y+

    壁面 Y+ > 30

    注在某些情况下，少数网格单元具有较小的壁面 Y+ 值，尤其是滞止或分离附近。这种情况是可接受的。

    示例：S 折弯
    低 y+

    壁面 Y+ < 1

    注只要近壁网格单元仍位于粘性子层中（即壁面 Y+ < 5），则某些边界面可以具有较高的壁面 Y+ 值。

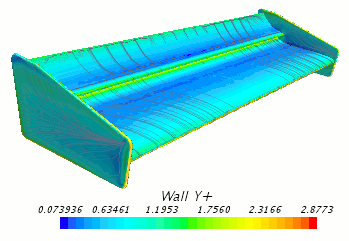

    示例：双元件机翼
  7. 如果壁面 Y+ 值不适用于壁面处理，则根据需要对网格进行加密或粗糙化。
    棱柱层网格生成器的壁厚分布模式选项可用于直接控制近壁网格单元层的厚度。壁面 Y+ 值随壁面相邻网格单元层的厚度线性变化。如果使近壁棱柱层厚度加倍，则大约可获得两倍的壁面 Y+ 值。
  8. 重复步骤 4 至 7，直到壁面 Y+ 值适合选定的壁面处理。
