运行操作序列并分析结果

模拟操作序列定义完整的模拟工作流程。现在可以激活并运行序列。

  1. 要激活操作序列，单击工具栏中的设置活动的模拟操作图标，然后选择形状优化网格灵敏度。


  2. 要运行活动序列，您有两个选项：
    • 从工具栏中单击播放/恢复“形状优化网格灵敏度”图标。
    • 在模拟树结构中，右键单击自动化 > 模拟操作 > 形状优化网格灵敏度并选择播放/继续。

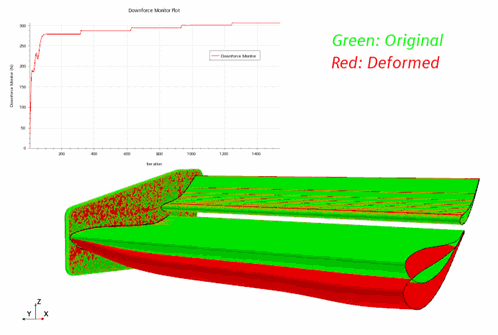

在 4 个优化循环后，Deformation Field(变形场) 场景显示如下：


由于翼片下部元件的形状优化，下压力从原始的 185 N 增加到约 300 N。
