从衍生零部件中抽取几何
通过“抽取几何零部件”功能，可以将衍生零部件（例如等值面、阈值或矢量包面）抽取到几何零部件中。抽取的零件可用于网格控制以细化体网格，也可自行用于模拟。例如，可以从拓扑优化模拟中抽取闭合等值面，并从中构建网格。
抽取零部件的面网格从体积表示中抽取，并且不保证是闭合的。如有必要，要从抽取的零部件获取有效网格，您可以在表面修复中修复表面，或者使用各种网格操作修复网格（例如，包面、偏移、填充孔或抽取体积）。对于等值面衍生零部件，可以在抽取之前在零部件上激活闭合选项。此选项在拓扑优化研究中特别有用。请参见等值面属性。
当求解发生变化时，或当修改衍生零部件时，已抽取的零部件将被设为过时。随时可以使用右键单击更新操作更新已抽取的零部件。要在执行网格生成流程时将自动更新应用到零部件，在操作上激活自动更新。在手动更新模式下，可以控制零部件的更新时间。
要从衍生零部件抽取几何：-
右键单击衍生零部件节点，创建等值面、阈值或矢量包面。
请参见定义衍生零部件：常规工作流。
-
右键单击衍生零部件节点并选择 Extract Geometry Part(抽取几何零部件)。

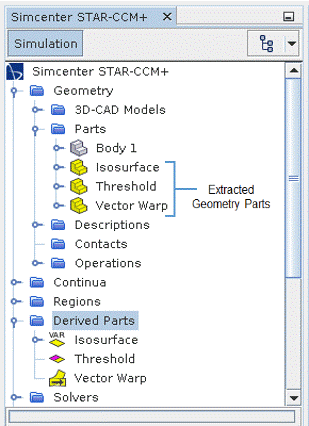

此操作将在几何下的零部件节点中创建几何零部件图标。
默认情况下，已抽取的零部件不会自动更新，即使求解会更改衍生零部件也是如此。要在执行生成流程时自动更新已抽取的零部件：
- 右键单击节点，并在属性窗口中激活自动更新。
要手动更新几何：
- 右键单击，然后选择更新。
