分析结果
比较四向连接点之前和之后的压力级别。要检查压降与质量流率之间的相关性，关闭一个泵以比较其他入口和出口之间的压降。
-
导航至船到岸模型的网络，然后双击 four_armed_junction_connected 组件 (34)。

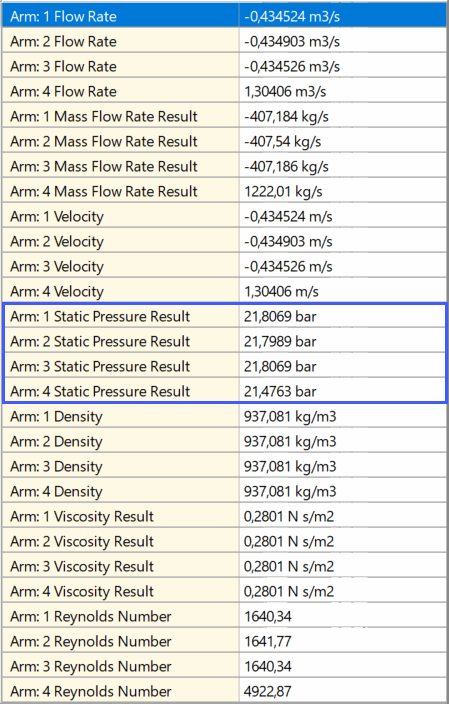

在网络视图的结果模式下，此组件的所有模拟结果显示如下：
在分支 1,2,3 和分支 4 之间，压降通过替代模型使用 four_armed_junction_connected 组件进行计算。
注 在 Simcenter Flomaster 中，负质量流率表示流入组件。
要检查来自 Simcenter STAR-CCM+ 替代模型的压降与质量流率之间的相关性，关闭泵：径向流组件 (7)，连接到连接点的分支 1。
-
在船到岸模型的网络中，双击组件 7 的泵图标
。
- 在网络视图的数据选项卡中，选择数据模式。
- 在属性列表中，将初始速度设为 0。
- 运行模拟。
-

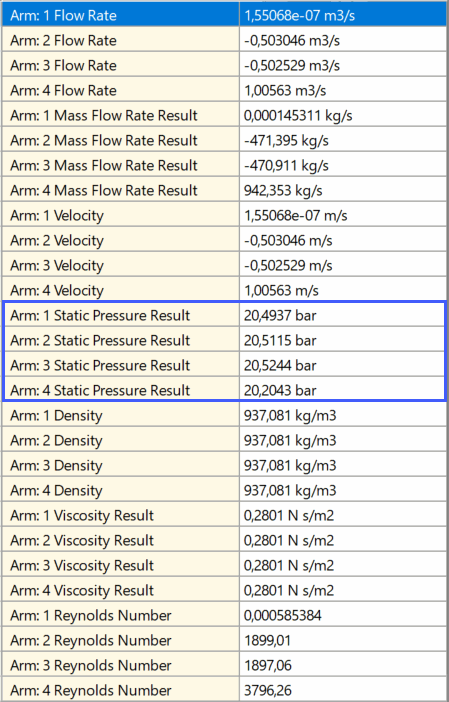

检查 four_armed_junction_connected 组件 (34) 的新结果。
当质量流率降低时，压降减小。
