运行设计研究和导出 FMU

默认情况下，所有替代模型在设计研究运行结束时自动计算。要检查替代模型逼近表示模型行为，可创建替代模型拟合绘图。

在完成设计研究后，将替代模型导出至功能实体模型单元 (FMU) 以用于 Simcenter Flomaster。
要同时运行多个设计：
  1. 选择设计研究 > junction_DOE > 设置 > 运行设置节点，然后将同步作业数设为 5。
要启动设计研究运行：
  1. 右键单击设计研究 > junction_DOE 节点，然后选择运行研究。
运行设计研究后，为了确保逼近是否精确，可以为每个响应创建一个替代模型拟合绘图。

要创建第一个响应的实际与残差绘图：

  1. 右键单击设计研究 > junction_DOE > 替代模型 > Surrogate_SA_Total_Pressure_Inlet1 节点，然后选择创建绘图 > 替代模型 > 实际与残差。
  2. 在实际与残差关系图设置对话框中，单击确定。
    默认情况下，Design Manager根据此响应的交叉验证残差绘制预测值图。另请参见创建 XY 绘图。

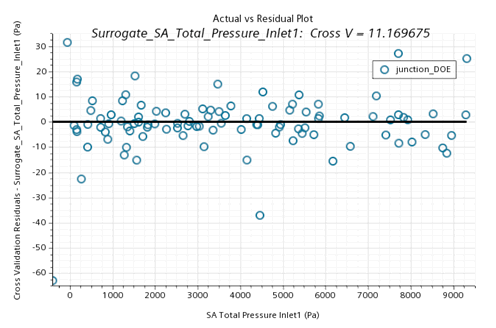

    底轴表示替代模型的预测响应值，左轴表示设计运行的交叉验证残差。

    绘图中的交叉验证显示指定设计集中所有设计的交叉验证残差的均方根误差 (RMSE)。设计的交叉验证残差为实际响应值与根据指定的交叉验证方案减少的替代模型拟合预测的响应值之差。另请参见交叉验证方案。

    交叉验证值 11.169675 Pa 表示替代模型预测结果准确，因为与响应的压力级别相比，该值较低。同时为其他两个响应创建绘图。

对于 Simcenter Flomaster 中较为简单的设置，在一个 FMU 文件中导出三个替代模型，而不是使用单独的文件：

  1. 右键单击设计研究 > junction_DOE > 替代模型节点，然后选择导出为 FMU...。
  2. 在导出为 FMU 对话框中，输入名称 junction_surrogates.fmu，然后单击保存。
    默认情况下，Simcenter STAR-CCM+ 使用 FMI 2.0 版本导出模型交换类型的 FMU。另请参见导出为 FMU...。
  3. 保存Design Manager项目。
