绘制累积尺寸分布

提取流体区域的液滴尺寸分布数据，然后在累积分布绘图中使用提取的数据。

创建己烷总体积与流体区域液滴尺寸分布的绘图。最大直径、Sauter 平均直径、总颗粒计数以及标准化体积和颗粒计数均有相应的绘图。通过标准化值可绘制己烷体积与己烷液滴计数的百分比（而非绝对值）图。也可以为边界提取相同的数据并用其绘图。

有关更多信息，请参见绘制 AMUSIG 颗粒尺寸分布。

要绘制累积尺寸分布数据：

创建液滴尺寸分布表。
  1. 右键单击工具 > 表节点，然后选择新表 > 颗粒尺寸分布表 - 区域。
    如果想要从区域或几何零部件提取数据，可使用“区域”选项。
  2. 将颗粒尺寸分布表 - 区域节点重命名为 Droplet Size Distribution(液滴尺寸分布)。
  3. 选择 Droplet Size Distribution(液滴尺寸分布) 节点，然后设置下列属性：
    属性 设置
    零部件 Region_2D (区域 2D)
    相 乙烷
    离散间隔数 1000


  4. 右键单击 Droplet Size Distribution(液滴尺寸分布) 节点，然后选择提取。
  5. 要查看提取的数据，再次右键单击 Droplet Size Distribution(液滴尺寸分布) 节点，然后选择制表。

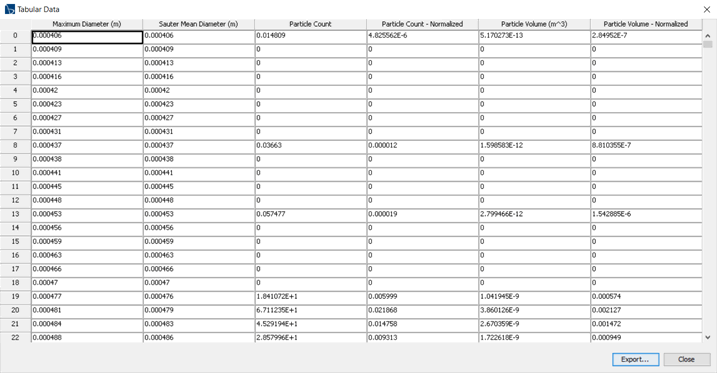

    提取的表中包含六个数据列：最大直径、Sauter 平均直径、颗粒计数、Particle Count - Normalized(颗粒计数 - 已标准化)、Particle Volume(颗粒体积) 和 Particle Volume - Normalized(颗粒体积 - 已标准化)。示例如下所示：



创建液滴尺寸分布绘图。
  1. 右键单击绘图节点，然后选择新建绘图 > 监视器绘图。
  2. 将监视器绘图 1 节点重命名为 Cumulative Droplet Size Distribution(累积液滴尺寸分布)。
  3. 右键单击 Cumulative Droplet Size Distribution(累积液滴尺寸分布) > 数据系列节点，然后选择添加数据。
  4. 在将数据提供方添加至绘图对话框中，选择表 > Droplet Size Distribution(液滴尺寸分布)，然后单击确定。
  5. 选择 Cumulative Droplet Size Distribution(累积液滴尺寸分布) > 数据系列 > Droplet Size Distribution(液滴尺寸分布)节点，然后设置下列属性：
    节点 属性 设置
    液滴尺寸分布 Y 列 Particle Volume(颗粒体积)
    累积 Y 值 激活
    X 列 最大直径
    线样式 宽度 2
  6. 选择绘图 > Cumulative Droplet Size Distribution(累积液滴尺寸分布) 节点，然后设置下列属性：
    节点 属性 设置
    Cumulative Droplet Size Distribution(累积液滴尺寸分布) 标题 Cumulative Droplet Size Distribution(累积液滴尺寸分布)
    轴 > Bottom Axis(底轴) > 标题 标题 最大直径 (m)
    Left Axis(左轴) > 标题 标题 Droplet Volume(液滴体积) (m^3)

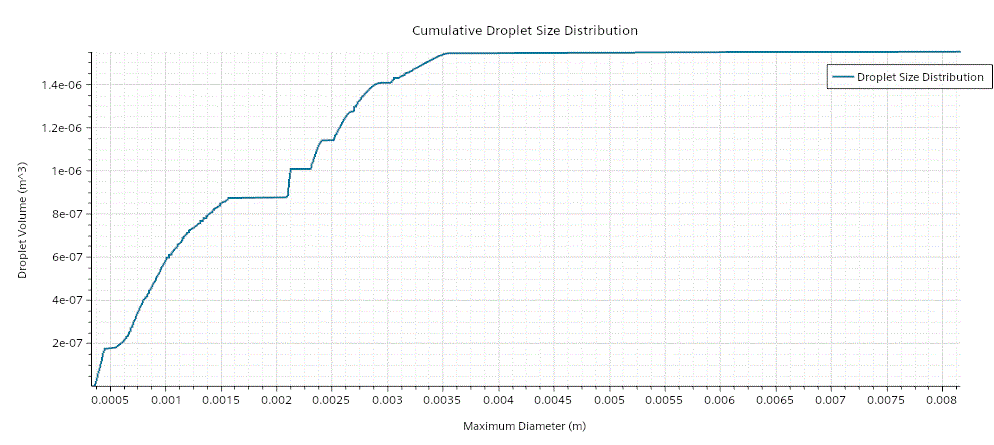

随即显示累积分布绘图，如下所示：



此绘图显示低于给定直径的所有液滴中的己烷总体积。例如，可以看到直径低于 2.3 mm 的所有液滴中共含一毫升（1 cm3 或 10-6 m3）己烷。
