导入网格，命名模拟

已为此分析准备了 2D 轴对称网格。启动 Simcenter STAR-CCM+，导入网格，然后保存模拟。

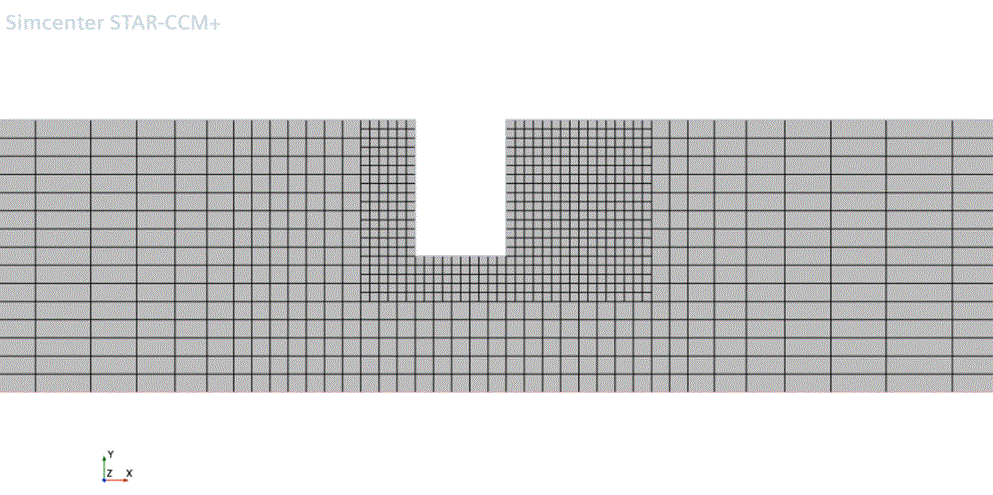

此网格表示管道几何的轴对称部分。网格在径向上具有均匀的间隔，并且在长度方向上具有双曲线变化。最小间距位于孔口所在管道的中心。



要导入网格并命名模拟：

  1. 启动 Simcenter STAR-CCM++。
  2. 开始模拟。
  3. 选择文件 > 导入 > 导入体网格。
  4. 在打开对话框中，导航至已下载教程文件的 multiphaseFlow 文件夹，然后选择文件 Pipe_with_Restriction.ccm 并单击打开。
    Simcenter STAR-CCM+ 在输出窗口中提供导入过程的反馈，这会花费几秒钟。
  5. 将模拟另存为 Pipe_Flow.sim。
