AMUSIG 颗粒尺寸分布后处理

Simcenter STAR-CCM+ 可以从在离散多相流体中使用 AMUSIG 方法的模拟中提取颗粒尺寸分布数据。然后可以使用累积分布图中的抽取数据进行详细的颗粒尺寸分布分析，或选择这些绘图中的特定点以描述和量化样本中颗粒尺寸的分布。

Simcenter STAR-CCM+ 提供以下选项，用于从离散多相流模拟中提取颗粒尺寸分布数据：

  • 颗粒尺寸分布表 - 边界和颗粒尺寸分布表 - 区域 - 从边界/区域提取数据以绘制累积尺寸分布数据。
  • 表面 D 值和体积 D 值报告 - 从累积绘图中选择特定点，以提供在表面积或体积方面尺寸小于指定或所需尺寸过小分数的颗粒的质量比例。
  • 表面尺寸过小分数和体积尺寸过小分数报告 - 从累积绘图中选择特定点，以提供在表面积或体积方面尺寸小于指定颗粒尺寸（分离界限直径）的颗粒的质量比例。
  • D[N] [相]直径（D 值）场函数 - 在此直径下，离散相总质量的   N % 由较小颗粒组成，其中，   N = 10 , 20 , .. , 90 。

    请参见 AMUSIG 的 D 值和尺寸过小分数。

此过程中的步骤应接续自适应多尺寸组颗粒尺寸分布建模。
要分析 AMUSIG 模拟中的颗粒尺寸分布数据：
根据模拟的目标和所需的后处理，执行以下操作：
后处理 步骤
模拟中的累积尺寸分布数据。

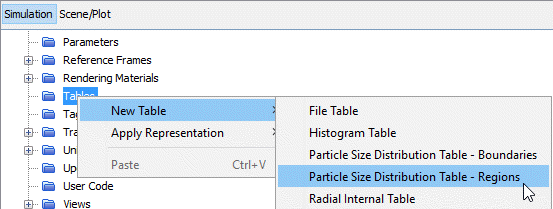

  1. 右键单击表节点并选择新表，然后选择颗粒尺寸分布表 - 边界或颗粒尺寸分布表 - 区域。
    如果希望 Simcenter STAR-CCM+ 从边界或零部件表面中提取数据，使用“边界”选项；如果要从区域或几何零部件中提取数据，使用“区域”选项。

  2. 选择 [颗粒尺寸分布表] 节点并完成属性表，包括选择零部件、相和离散间隔数（用于对数据进行排序）。
  3. 右键单击 [颗粒尺寸分布表] 表，然后选择提取。
  4. 要查看已提取的数据，再次右键单击节点，然后选择制表或导出。
  5. 要在累积尺寸分布绘图中使用表数据，执行以下操作：
    1. 右键单击绘图节点，然后选择新建绘图 > 监视器绘图。
    2. 在 [监视器绘图] 节点中，右键单击数据系列节点，然后选择添加数据。
    3. 在将数据提供方添加至绘图对话框中，选择表 > [颗粒尺寸分布表]（先前已创建），然后单击确定。
    4. 展开数据系列节点，选择 [颗粒尺寸分布表] 节点并修改其属性，如下所示：
      轴 相应步骤

      Y 列
      1. 设为以下任一选项：
        • 颗粒计数 - 标准化
        • 颗粒体积 - 标准化
      2. 激活累积 Y 值属性。
      3. 在标签中设置相应文本：
      X 列
      1. 设为以下任一选项：
        • 最大直径
        • Sauter 平均直径
      2. 在标签中设置相应文本：

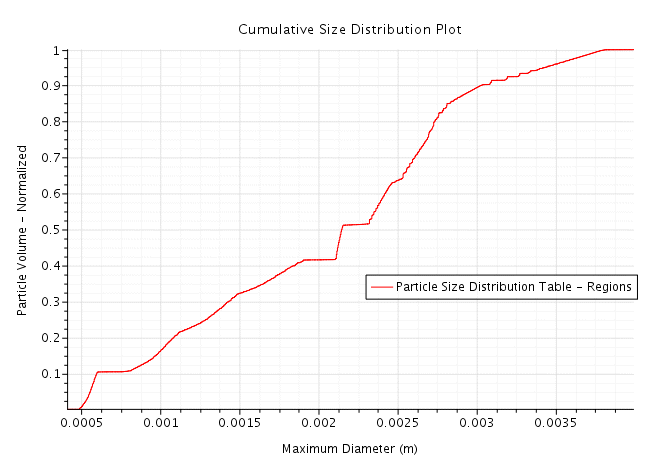

完成后，Simcenter STAR-CCM+ 会显示所选离散相的累积尺寸分布，如以下示例所示。
基于颗粒尺寸的累积分布图中的特定点。

表面 D 值/体积 D 值报告

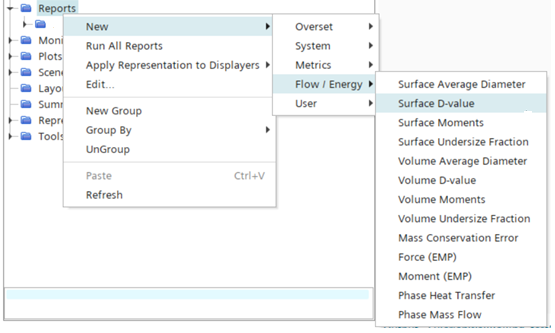

  1. 要分析 D 值报告，右键单击报告节点并选择流/能量，然后选择表面 D 值或体积 D 值。
    如果希望 Simcenter STAR-CCM+ 从边界或部件表面提取数据，使用“表面 D 值”选项；如果从区域或几何部件提取数据，使用“体积 Ｄ值”选项。

  2. 选择[表面 D 值]/[体积 D 值]节点，然后设置属性，包括离散相、部件、所需尺寸过小分数以及容器数，在容器中可对数据进行排序。
  3. 右键单击[表面 D 值]/[体积 D 值]节点，然后选择运行报告。

    还可以在监视器绘图中使用这些报告来分析它们在整个模拟中的行为。

    有关更多详细信息，请参见表面 D 值和体积 D 值。
基于颗粒尺寸的累积分布图中的特定点。

表面尺寸过小分数/体积尺寸过小分数报告。
  1. 要分析尺寸过小分数报告，右键单击报告节点并选择流/能量，然后选择表面尺寸过小分数或体积尺寸过小分数。

    如果希望 Simcenter STAR-CCM+ 从边界或部件表面提取数据，使用表面尺寸过小选项；如果从区域或几何部件提取数据，使用体积尺寸过小选项。

  2. 选择[表面尺寸过小分数]/[体积尺寸过小分数]节点，然后设置属性，包括离散相、部件和所需分离界限直径。
  3. 右键单击[表面尺寸过小分数]/[体积尺寸过小分数]节点，然后选择运行报告。

    还可以在监视器绘图中使用这些报告来分析它们在整个模拟中的行为。

    有关更多详细信息，请参见表面尺寸过小分数和体积尺寸过小分数。
D 值场函数 要分析 D 值场函数，执行以下任一操作：
  • 创建标量场景，选择[标量] > 标量场节点，然后将函数设为任意 D[N] [相]直径场函数。
  • 创建 XY 绘图。对于一个选定的轴，选择标量函数节点，然后将场函数设为任意 D[N] [相]直径场函数。

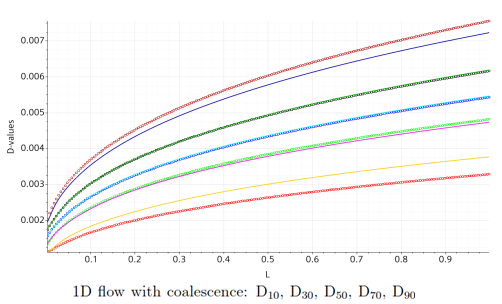

    下图显示了 D[N] [相]直径绘图示例。
