可视化结果

结果绘图显示随着己烷液滴沿管道的进展，尺寸组直径的发展。场景显示了液滴破碎和聚结发生的区域，以及流中液滴平均直径值的分布。

如有必要，请调整场景以放大要查看的区域。

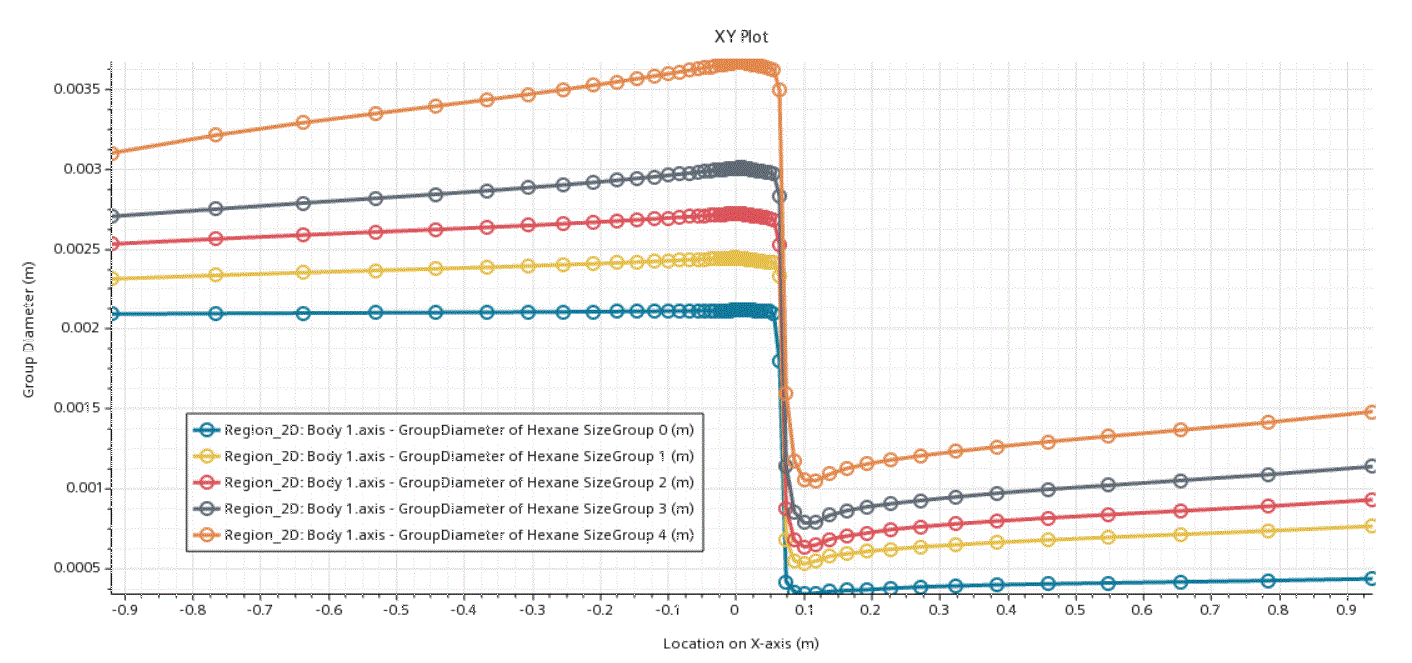

组直径绘图

在此绘图中，随着液滴通过下游的强湍流区，可以观察到限制上游的一些聚结（特别是对于大直径液体），然后出现明显破碎。离开湍流区，液滴聚结恢复。液滴尺寸分布可以从五个尺寸组直径的间距推断出来。每组绘制的线代表该组的平均体积分数，因此绘图中显示的五条线也可以读为 10％、30％、50％、70％ 和 90％ 累积体积分数的己烷。

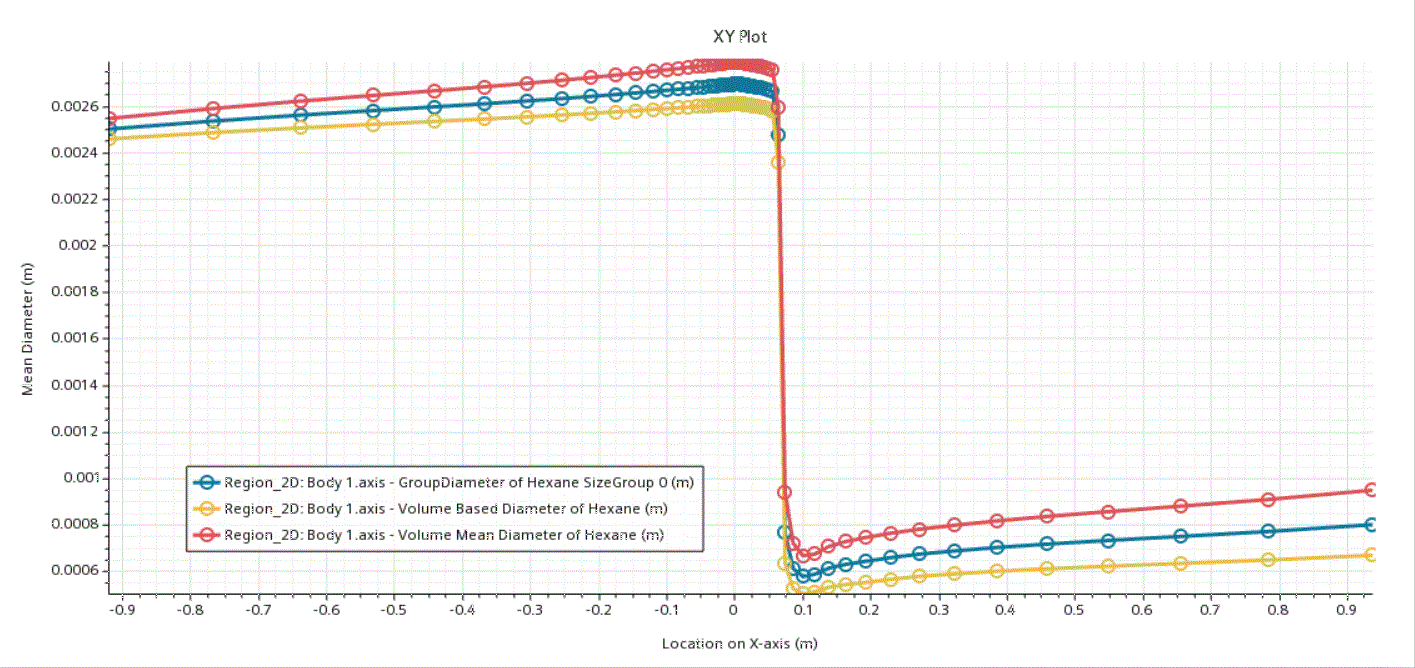

平均直径绘图

在平均直径绘图中，直径差表明尺寸分布的多分散性。

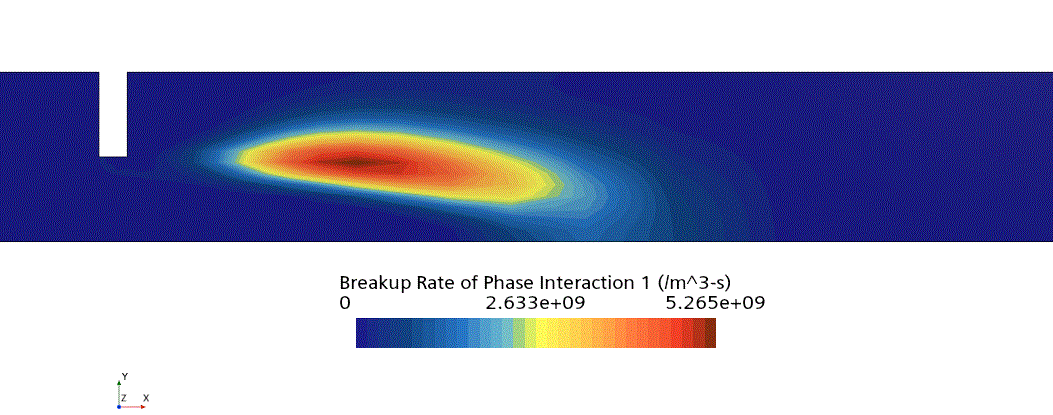

破碎率场景

在这里，您可以看到在限制下游的湍流局部区域的高破碎率，但在其他地方几乎为零。

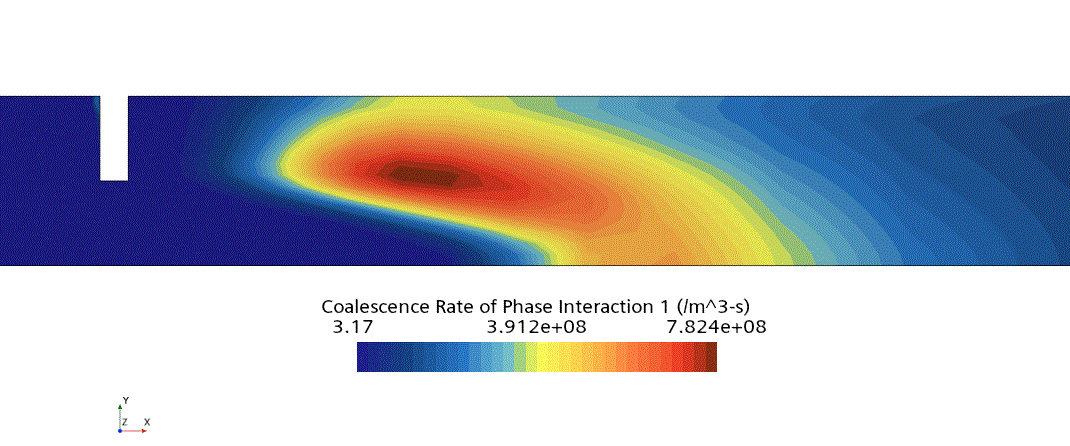

聚结率场景

该场景显示，在强湍流区域（大多数液滴发生破碎）下游区域中出现大峰值的聚结率。这种增加对应较小液滴的数量增加。

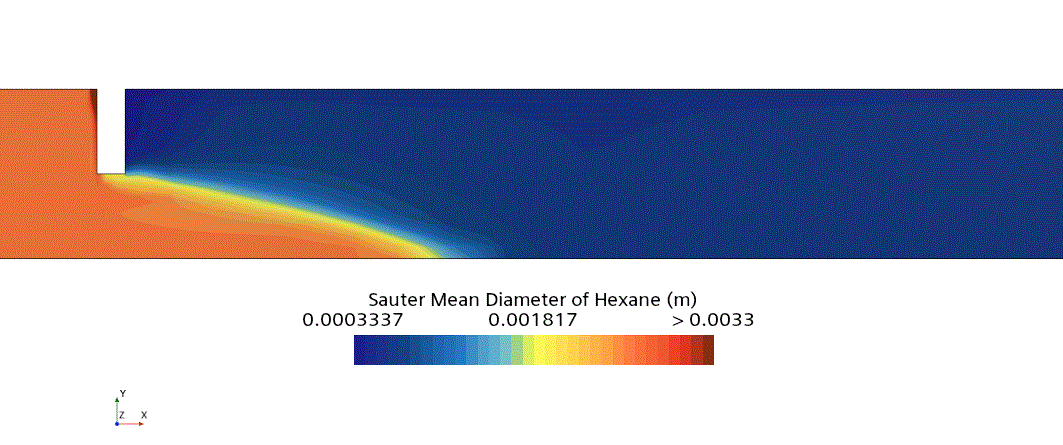

Sauter 平均直径场景

当液滴通过流体湍流区域时，液滴的 Sauter 平均直径减小一半。
