抽取外部体积

抽取外部体积有两个步骤。第一步是在模型周围创建一个单独的体，以定义流体域的范围。此体可以是任意尺寸和形状，且可以与模型几何相交。通常，通过创建草图并对其拉伸或旋转，可定义此体。也可以使用其他方法，例如，复制现有体或导入体。

要在 3D-CAD 中创建流体域体：

1. 创建草图。请参见创建草图。
2. 右键单击草图特征节点，并选择创建拉伸或创建旋转，具体取决于要创建的流体域的类型。
3. 在拉伸或旋转特征的特征创建面板中，确保体互动设为无。不需要将新体与现有体合并。

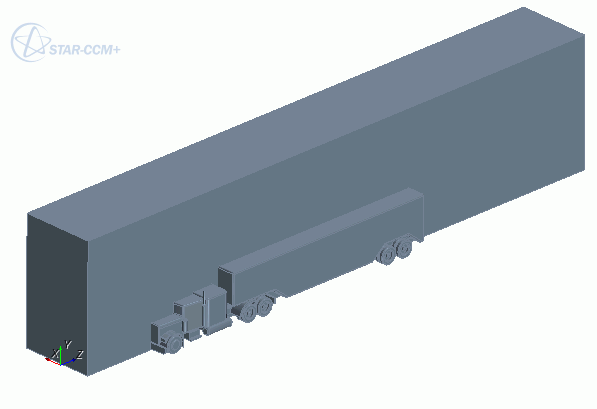

在以下示例中，将抽取环绕卡车和拖车的流体域。对于此示例，有意使用了较小的流体域尺寸。由于该案例对称，因此该案例的准确建模仅需一半卡车（和流体域）。

这一新的流体域体将添加到特征树。建议重命名体，便于追踪。

要抽取外部体积：

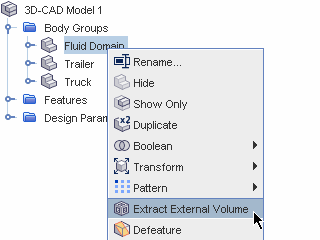

1. 右键单击体管理器节点下的流体域体，并选择抽取外部体积。

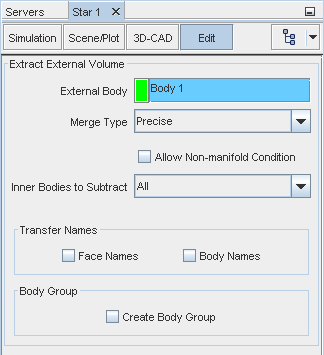

   此时将显示抽取外部体积面板。


2. 设置抽取属性。请参见抽取外部体积面板。

   注	要修改外部体选择，可以单击外部体字段内部，然后从 3D-CAD 视图场景或 3D-CAD 特征树的体节点中选择所需的体。

3. 如果要为生成的体创建一个体组，激活创建体组选项。

   如果停用此选项，生成的体将与输入体放置在同一级别。

4. 单击确定以执行体积抽取操作。

   3D-CAD 将创建流体域体的副本，合并其他体（卡车和拖车），并从流体域的副本中减去这些体。最终，重复体将是一个包含卡车和拖车的空腔。

   一个新的 Extract External(抽取外部) 特征节点将添加到特征树。如果不再需要抽取过程中使用的体，可以将其删除。

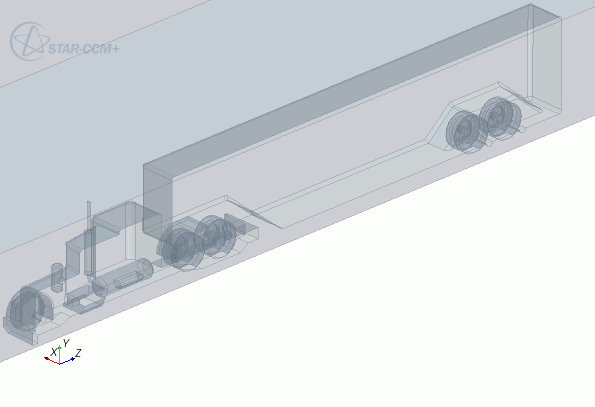

   在以下 3D-CAD 视图场景中，原始流体域、卡车和拖车已隐藏。场景透明度也已激活。


   体积抽取步骤可能失败，并提示以下错误消息之一：

   • No external volume is extracted.
     Failed to subtract the inner bodies from the selected external body.

   • No external volume is extracted.
     Failed to subtract the selected inner bodies from the selected external body.

   • No external volume is extracted.
     Execution of this feature would create a non-manifold body.

5. 要可视化导致失败的体、面、边和节点，在 3D-CAD 模型树中选择失败的提取外部体积特征。

   Simcenter STAR-CCM+ 在 3D-CAD 视图场景中高亮显示失败的实体。如果需要，可以在工具 > 选项下更改失败实体的颜色。有关更多信息，请参见 Simcenter STAR-CCM+ 默认选项。

   然后，可以修改和修复失败的实体，以确保特征成功。
