使用带刚体运动的飞行中的 FW-H 模型

FW-H 表面可能具有刚体运动,这种运动可适用于旋转运动以及旋转和平移运动。

使用带刚体运动的飞行中的 FW-H 模型(请参见 [44][46][55])时,涉及网格节点的实时实际位移。使用适用于旋转滑动网格(刚体运动的一个子集)的飞行中的 FW-H 模型,可预测旋转桨叶(如直升机旋翼和飞机螺旋桨)发出的噪声。

对于对称旋转的域,可以使用周期交界面对该域的一个扇区建模。然后,飞行中的 FW-H 模型可再现体整个域的所有扇区的噪声源。该模型根据为周期转换指定的旋转角度确定扇区数。

除了旋转扇区模型的周期交界面外,还可以使用重复交界面,例如用于模拟转子-定子相互作用。当扇区表示域小于 180 度时,会发生回弹:在重复交界面处未检测到匹配时网格将返回到其起始位置。为了避免因回弹运动而产生非物理结果,注意在此情况下,速度场不用于 FW-H 声学计算。

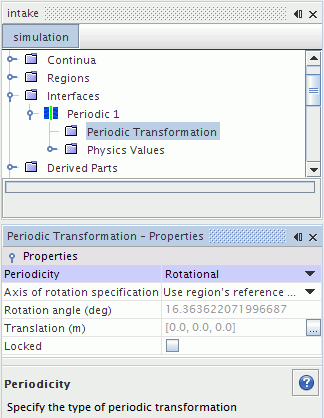

周期转换必须是纯旋转(即,周期性设为旋转,或者周期性设为旋转 + 平移平移等于 [0, 0, 0])。

旋转轴指定属性可以使用使用区域基准轴线指定轴方法。



飞行中的 FW-H 模型可为 FW-H 表面的所有边界区域计算声压信号,其中每个边界区域可以是具有不同扇区数的区域的一部分。通过选择 FW-H 不渗透,可使用具有周期域的模型,但仅限于三维模拟。
