使用 FW-H 表面

FW-H 表面可定义噪声的源位置。

FW-H 表面可被视为类似于收音机扬声器，它们是噪声源。Greschner 等人提出的 [61] 表明存在两种 FW-H 表面：不渗透表面和渗透表面。可以采用与其他模拟对象相同的方式重命名、复制和删除表面。

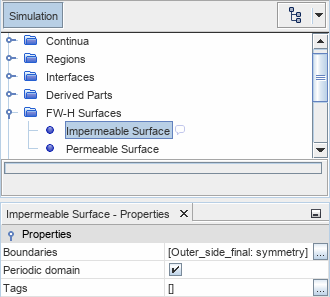

不渗透 FW-H 表面

不渗透 FW-H 表面充当噪声源的壁面边界条件过滤器。可将不渗透表面定位到一个或多个壁面边界上。

注	对于 Ffowcs Williams-Hawkings 稳态模型，仅使用不渗透表面。

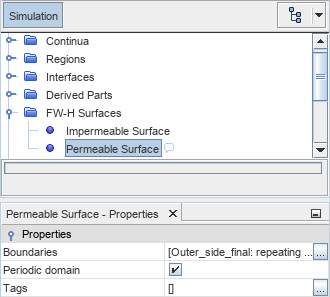

渗透 FW-H 表面

渗透 FW-H 表面充当内部交界面边界的过滤器。可将渗透表面定位到包围所有噪声源（单极、偶极和四极）的网格精细区域上。

选择渗透 FW-H 表面后，飞行中的 FWH 模型和后 FWH 模型将使用 Farassat 公式 1A 或 Dunn-Farassat-Padula 公式 1A 来计算接收器位置处的声压。

渗透 FW-H 公式包括以单极和偶极形式分布在表面上以及对积分表面内部体积源有贡献的所有噪声源。该公式假设对积分表面外部的体积源的总噪声贡献可以忽略不计。

由于 FW-H 表面源的计算与 FW-H 体积源无关，因此无需为每个点接收器选择区域。

创建表面

要将表面添加到模拟，右键单击 FW-H 表面管理器节点，然后从新建子菜单中选择不渗透表面或渗透表面。

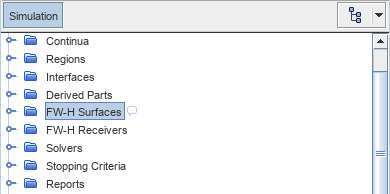

FW-H 表面管理器

FW-H 表面管理器节点适用于 Ffowcs Williams-Hawkings 稳态模型和飞行中的 FW-H 模型。FW-H 表面节点为 Simcenter STAR-CCM+ 模拟树中所有 FW-H 表面（不渗透和渗透）的管理器节点。

此管理器可保留任意数量的表面，直到达到计算机的内存限制。

表面属性

边界

用于 FW-H 表面的边界的列表。可使用原位对象选择器编辑此属性以添加或移除边界。

周期域

打开（默认值）时，FW-H 求解器会复制数据并将其从域扇区旋转成全域，并使用生成的数据。例如，对于具有叶片之间的理想相关性的风扇模型，将复制域扇区，然后将其旋转成全域体积。打开时，此选项可用于将扇区域计算为完整的 360 度域，以与实验数据进行比较。对于全域模型，周期域属性被忽略，因此不会影响结果。

关闭时，求解器仅在扇区域中启用计算，以将该扇区中的数据用于声束形成法。

注	周期域将 FW-H 表面的噪声源视为来自周期计算域。

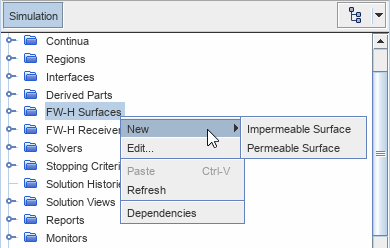

FW-H 表面管理器的弹出菜单

新建: 根据子菜单中的选择，将渗透或不渗透表面添加到对象树。
