创建流体速度标量场景
使用标量场景显示歧管平面截面的速度幅值。
- 创建标量场景。
- 将 节点重命名为 Fluid Velocity(流体速度)。
-
右键单击衍生零部件节点，然后创建具有以下属性的新平面截面：
属性 设置 输入零部件 [流体、表面拉伸器]（默认） 原点 [0, 0, 0] m 法线 [0, 0, 1] m 显示 没有显示器 - 单击创建，然后单击关闭。
- 编辑节点。
- 在选择对话框中，取消选择区域，然后选择。
- 单击确定。
- 编辑节点。
-
设置下列属性：
节点 属性 设置 标量 1 轮廓样式 平滑填充
零部件部件 标量场函数 -
单击
（保存-恢复-选择视图），并选择。使用鼠标放大截面，然后将其放置于场景的中心。
要在标量场景中显示求解时间，请添加注释：
-

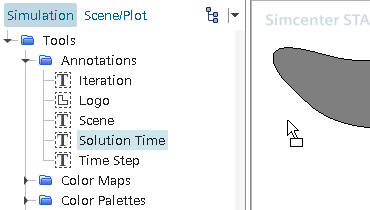

展开节点。选择求解时间节点，将其拖动到标量场景。释放鼠标按钮以将注释添加到场景。
-

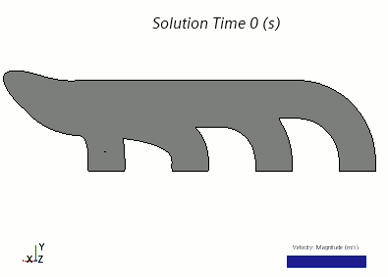

单击注释，将其拖动到下图所示的位置。
- 保存模拟。
