设置用局部体网格化取代零部件操作

在这里，可以定义一个更换零部件操作，该操作将文件全局参数用于从磁盘读取的文件。还可以将某些零部件指派给正确的操作，以组装设计管理器只能使用文件全局参数执行的网格生成流程。

在这种情况下，如果替换了扰流器设计，则必须能够在更换零部件操作完成后成功地重新执行相减操作。

在创建更换零部件操作之前，定义一个文件全局参数：
  1. 在 Simcenter STAR-CCM+ 中，右键单击自动化 > 参数并选择新建 > 文件。
  2. 将该节点重命名为 PartReplacement（零件更换）。
  3. 在属性窗口中，单击 （自定义编辑器），然后选择 Spoiler1.x_b。
为了在网格生成流程中更换零部件，首先要创建一个复制部件，该零部件充当操作中的占位符。
  1. 在几何体 > 零部件中，右键单击扰流板节点，然后选择复制。
  2. 将复制零部件重命名为 ReplacePart（更换零部件）。
  3. 右键单击几何 > 操作节点，然后选择新建 > 表面准备 > 更换零部件。
  4. 在创建更换零部件操作对话框中：
    1. 将网格获取自设为文件。
    2. 单击文件旁边的参数选择器 ，然后选择 PartReplacement（零部件更换）。单击确定。
    3. 对于目标零部件，选择 ReplacePart（更换零部件）。
    4. 单击确定。
  5. 选择流体域相减操作，并将输入零部件设为：
    • Car（汽车）
    • Domain（域）
    • ReplacePart（更换零部件）
  6. 选择自动网格 > 自定义控制 > 表面控制（扰流板）节点，然后将零部件表面设为 ReplacePart（更换零部件）。
  7. 右键单击几何 > 操作节点，并选择执行全部。
    此步骤将执行包括网格生成在内的所有操作。
如果发生设计更改，可以使用局部体网格化仅对特定零部件进行网格重构，无需重新生成完整网格。使用局部体网格化对扰流板进行网格化：
  1. 选择自动网格节点，然后激活执行局部网格化选项。
    局部范围节点将添加到自动网格操作中。
  2. 创建体积范围：
    1. 右键单击自动网格 > 局部范围节点，然后选择新建 > 体积范围。
      体积范围节点将添加到局部范围节点中。
    2. 选择体积范围节点并将零部件设为局部体积外壳。
    3. 将膨胀距离设为 2.0 mm。
    4. 将膨胀层设为 2。
  3. 右键单击几何 > 操作节点，并选择执行全部。

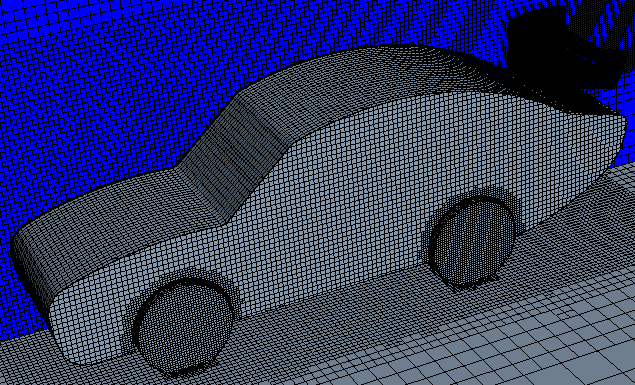

要可视化网格：
  1. 单击 （使场景透明）以停用透明。
  2. 右键单击场景节点，然后选择新建 > 网格。


要显示最新场景：
  1. 右键单击场景节点，然后选择应用表示至显示器 > 体网格。
此时可运行模拟。
  1. 在求解工具栏中，单击 （运行）。
    此时将自动打开残差屏幕，并在其中显示求解器的进度。
  2. 模拟完成后，保存文件。
