为拓扑优化准备模拟序列

与伴随工作流类似，必须使用模拟操作来设置基于伴随的拓扑优化自动工作流。

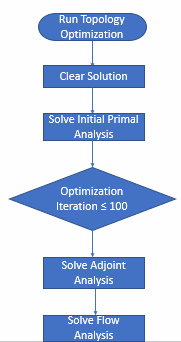

可以定义一个序列，以交替运行最初流体求解器和伴随求解器。可以在求解器中定义停止条件，也可以全局定义。以下流程图介绍了基本工作流：


如果在流场和优化通道形状中观察到较强的振荡，则建议增加参数惩罚，以增强优化约束的影响。

要计算模拟结束时的最终压降，必须在进入优化循环之前运行一次初始流体求解。

  1. 右键单击自动化 > 模拟操作节点并选择新建。
  2. 将模拟操作 1 节点重命名为运行拓扑优化。
  3. 创建一个操作，以清除求解场并在重启时重置网格自适应：
    1. 右键单击运行拓扑优化 > 操作节点，然后选择新建 > 清除求解。
    2. 选择清除求解节点，然后设置下列属性：
      属性 设置
      重置网格 已激活
      清除自适应 已激活
      清除伴随 激活
  4. 创建一个操作，以在进入循环之前运行一次最初分析：
    1. 右键单击操作节点，然后选择新建 > 求解物理。
    2. 将求解物理节点重命名为 Solve Initial Primal(求解初始值)。
    3. 选择 Solve Initial Primal(求解初始值) 节点，然后将模拟对象设为物理 1。
  5. 根据拓扑优化的迭代计数器创建总体停止条件：
    1. 右键单击停止条件节点，然后选择新监视器标准。
    2. 在选择监视器条件中，选择 Optimization Iteration Monitor(优化迭代监视器)。
    3. 编辑 Optimization Iteration Monitor Criterion(优化迭代监视器条件) 节点，然后设置以下属性：
      节点 属性 设置
      优化迭代监视器条件 准则选项 最大值
      上限 最大值 [优化的迭代次数]
  6. 创建循环遍历拓扑优化的操作：
    1. 右键单击操作节点，然后选择新建 > 循环。
    2. 选择循环节点，然后将停止条件谓词设为优化迭代监视器标准。
  7. 在循环内创建一个操作，以运行伴随分析：
    1. 右键单击循环 > 操作节点，然后选择新建 > 求解伴随。
    2. 选择求解伴随节点，然后将伴随成本函数设为 [目标成本函数]。
  8. 在循环内创建另一个操作，以运行流体分析：
    1. 右键单击循环 > 操作节点，然后选择新建 > 求解物理。
    2. 选择求解物理节点，然后将模拟对象设为包含拓扑优化模型的 [物理连续体]。
  9. 右键单击模拟操作 > 运行拓扑优化节点，然后选择激活。
  10. 再次右键单击运行拓扑优化节点，然后选择播放/恢复模拟操作。
