生成体网格

现在，您可以生成体网格。

要生成体网格：

  1. 选择网格 > 生成体网格。

    网格化过程开始。您可以在输出窗口中观察网格化进度。

要可视化最终体网格：

  1. 创建两个平面截面：
    1. 右键单击衍生部件，然后选择新建 > 截面 > 平面截面
    2. 在创建截面对话框中：
      • 在“输入部件”组合框中，单击选择并选择选择对象对话框中的区域 > 虚拟拖曳试验池。
      • 单击确定。
    3. 在平面参数组合框中：
      • 将原点设置为 [0.0 m, 0.0 m, -0.118 m]。
      • 将法线设置为 [0.0 m, 0.0 m, 1.0 m]。
      • 单击创建。
    4. 对于第二个平面截面，在平面参数组合框中：
      • 将原点设置为 [0.5 m, 0.0 m, 0.0 m]。
      • 将法线设置为 [1.0 m, 0.0 m, 0.0 m]。
      • 单击创建，然后单击关闭。
    已创建两个新的衍生部件节点：平面截面和平面截面 2。
  2. 单击场景/绘图。
  3. 选择表面 1 > 部件节点，然后在属性窗口中，单击部件旁边的 （自定义编辑器）。
  4. 在部件 - 部件对话框中，全部取消选择并单击确定。
  5. 选择轮廓 1 > 部件节点，然后在属性窗口中，单击部件旁边的 （自定义编辑器）。
  6. 在部件 - 部件对话框中，选择区域 > 虚拟拖曳试验池并单击确定。
  7. 同时选择截面几何 1和截面几何 2 节点，并将网格设置为已激活。
  8. 右键单击图形窗口中的空白处，然后选择应用表示至显示器 > 体网格。

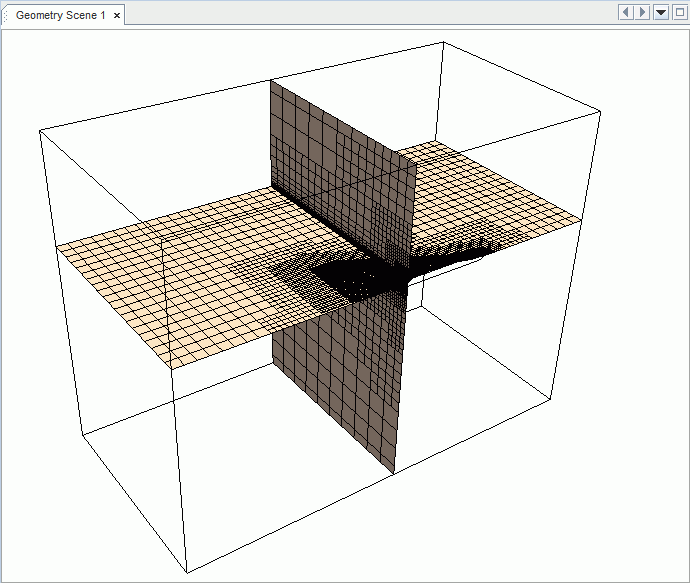

    内部切割体网格显示在两个屏幕截面上。

请注意嵌入式细化与船迹成一定角度。创建此细化可捕捉船所产生的开尔文尾流。
