创建体积网格细化

为了细化几何的锐角或锐边，例如船首处，或者为了提高流体特征的分辨率，例如流动分离或开尔文尾流，您可以对体网格应用体积细化。对于此应用，细化自由水表面区域尤为重要，即水和空气之间的交界面。

通过使用切割体网格单元，可以在自由表面法线方向上利用各向异性细化。您以零部件形状的形式定义这些体积控制的几何形状和尺寸。

要生成体积细化：

  1. 在船首处生成零部件形状：
    1. 右键单击几何 > 零部件节点，然后选择新建形状零部件 > 体。
    2. 在创建体零部件对话框中，为体零部件输入以下最大和最小坐标：
      • 将角 1 设置为 [7.17 m, -0.087 m, -0.34 m]。
      • 将角 2 设置为 [7.54 m, 0.087 m, 0.059 m]。
    3. 单击创建，然后单击关闭。
    4. 将体零部件重命名为船首。
  2. 在船尾处生成零部件形状：
    1. 右键单击几何 > 零部件节点，然后选择新建形状零部件 > 体。
    2. 在创建/编辑体零部件对话框中，为体零部件输入以下最大和最小坐标：
      • 将角 1 设置为 [-0.12 m, -0.09 m, -0.34 m]。
      • 将角 2 设置为 [0.28 m, 0.05 m, 0.008 m]。
    3. 单击创建，然后单击关闭。
    4. 将体零部件重命名为船尾舵 - 精细。
  3. 右键单击操作 > 自动网格 > 自定义控制节点，然后选择新建 > 体积控制。
  4. 选择体积控制节点，并将其重命名为船首船尾 - 精细。
  5. 编辑 船首船尾 - 精细节点，并设置下列属性：
    节点 属性 设置
    船首船尾 - 精细 零部件 [BOW, STERN RUDDER - fine]
    控制 > 表面重构 自定义尺寸 已激活
    值 > 自定义尺寸 尺寸类型 相对基数的值
    基数百分比 12.5

为了围绕船体充分地求解流体特征，本教程将指定多个零部件形状。

要运行宏以创建零部件形状和体积控制：

  1. 选择文件 > 宏 > 播放宏...
  2. 在打开对话框中，导航至 STAR-CCM+ 安装目录的doc/startutorialsdata/motion/data 子目录。从选择列表中选择文件 partShapes.java，然后单击打开。

    此时将执行宏并创建所需的零部件形状和体积控制。

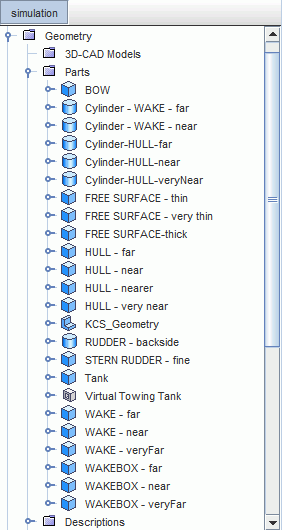

要查看创建的零部件形状：

  1. 展开几何 > 零部件节点。

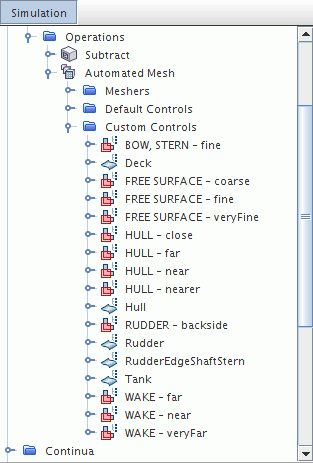

要查看创建的体积控制：

  1. 展开几何 > 操作 > 自动网格 > 自定义控制节点。
