可视化结果

您可以使用之前创建的每个场景来关注求解的进展。

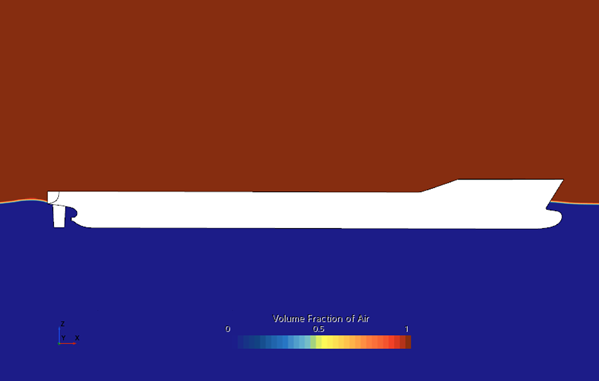

以下屏幕截图在对称平面上显示了模拟结束时围绕船体的自由水面细节图：

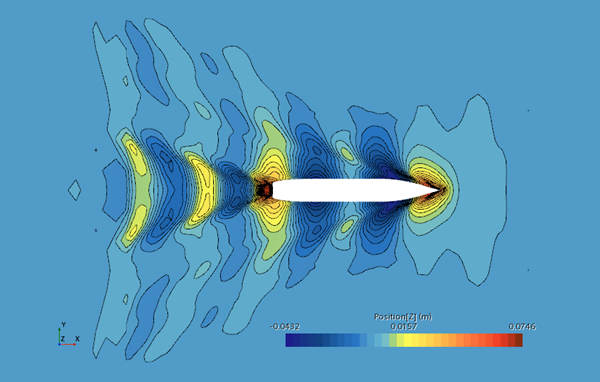

以下屏幕截图显示了模拟结束时围绕船体的波型：

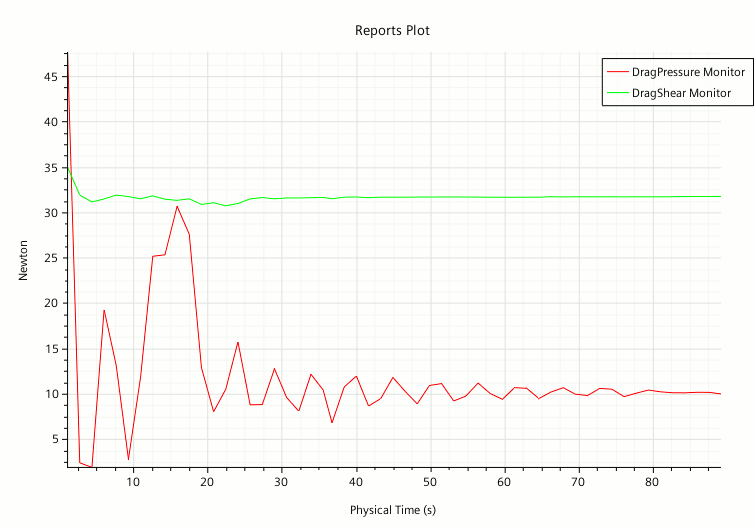

以下屏幕截图显示了随时间变化的剪切和压差阻力绘图：

此处，您可以看到在模拟开始时出现了强烈的振荡。这些振荡随着模拟的进行而逐渐平稳，在大约 80 秒后达到准稳态求解。

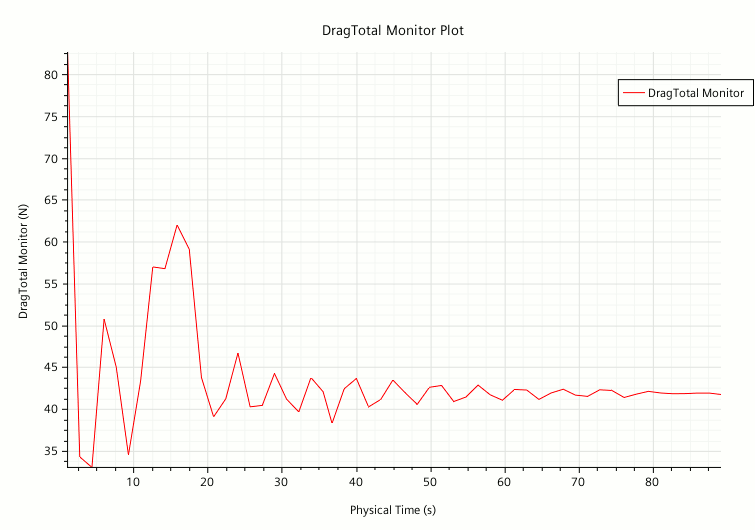

以下屏幕截图显示了随时间变化的总阻力绘图：

以下屏幕截图显示了随时间变化的纵倾和升沉绘图：

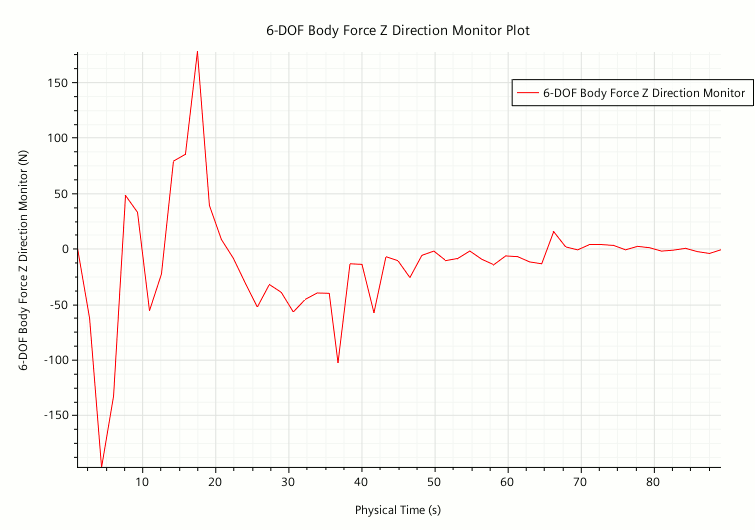

以下屏幕截图显示了作用在船身上 Z 方向的力：

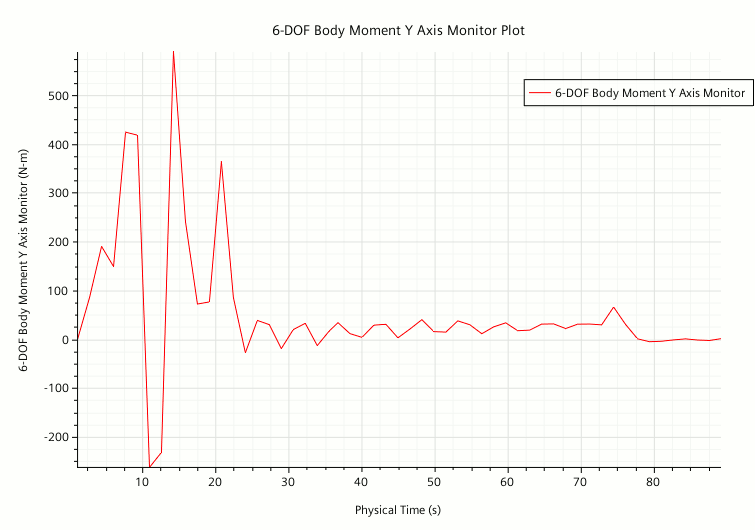

以下屏幕截图显示了作用在船身上围绕 Y 轴的力矩：
