创建拖曳试验池

导入的几何仅包含带船舵的船体。要执行阻力预测分析,请围绕船体创建拖曳试验池。

对于拖曳试验池,围绕船创建一个体形状的几何,然后从体中减去船体。生成的体积为包含船的一个连续且封闭的虚拟拖曳试验池。

要创建一个体形状的零部件以形成拖曳试验池:

  1. 右键单击几何 > 零部件节点,然后选择新建形状零部件 > 体。

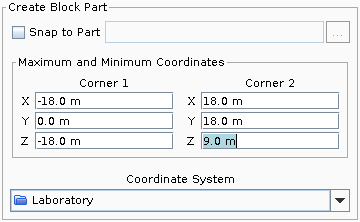

  2. 在创建体零部件对话框中,为体零部件输入以下最大和最小坐标:
    1. 将角 1 设置为 [-18 m, 0.0 m, -18.0 m]。
    2. 将角 2 设置为 [18.0 m, 18.0 m, 9.0 m]。


  3. 单击创建,然后单击关闭。
  4. 将新创建的几何 > 零部件 > 体节点重命名为试验池。
    创建的体由一个围绕整个试验池的表面组成。

为了在每个试验池表面上定义不同的边界条件,请分割试验池表面:

  1. 右键单击几何 > 零部件 > 试验池 > 表面 > 体表面节点,然后选择根据块进行分割...
  2. 在根据块分割零部件表面对话框中,在零部件表面块组合框中选择 725。
    此时将在图形窗口中突出显示对应的表面。
  3. 在零部件表面名称文本框内,输入顶部。
  4. 单击创建。
  5. 如以上步骤所述,分割并重命名其余体表面。将下列名称分配给不同的块:
    块 零部件表面名称
    726 对称
    727 出口
    728 侧部
    729 底部

重命名模拟树中的最后一个“块 6”:

  1. 右键单击几何 > 零部件 > 试验池 > 表面 > 体表面节点,然后将其重命名为进口。
要创建虚拟拖曳试验池,请执行布尔减网格运算:
  1. 同时选择试验池节点和 KCS_Geometry 节点。
  2. 右键单击高亮显示的一项,然后选择创建网格操作 > 布尔运算 > 布尔减零部件。
  3. 在创建减运算操作对话框中,单击确定。
    将创建操作 > 减运算节点。
  4. 选择操作 > 减运算节点,然后将目标零部件设为试验池。
  5. 右键单击操作 > 减运算节点,然后选择执行。
  6. 将新创建的零部件 > 减运算零部件重命名为 Virtual Towing Tank(虚拟拖曳试验池)。

要可视化虚拟拖曳试验池:

  1. 右键单击图形窗口的空白区,选择隐藏所有零部件。
  2. 选择几何 > 零部件 > 虚拟拖曳试验池节点,然后将其拖放到图形窗口打开的几何场景中。
  3. 在选择显示器对话框中,选择现有显示器 > 表面 1。
  4. 为零部件表面设置颜色。
    1. 选择场景 > 几何场景 1 > 表面 1 节点。
    2. 在属性窗口中,将颜色模式设为区分输入。
现在,您可以检查合并的几何。
