Simcenter STAR-CCM+ 对计算网格上的物理问题进行求解。 要提供此网格，首先使用内部或外部工具来定义几何，然后创建网格生成流程，其操作在可重复步骤中生成网格。
用户指南的此部分介绍如何使用 Simcenter STAR-CCM+ 中提供的参数化固体建模器 3D-CAD。 同时还介绍可用于进一步准备几何模型及其表面的功能和工具。
可以使用几何零部件管理器节点控制哪些零部件要进行网格化并包含在模拟下游中。
元数据说明符可用于使关键词和值与零部件关联。

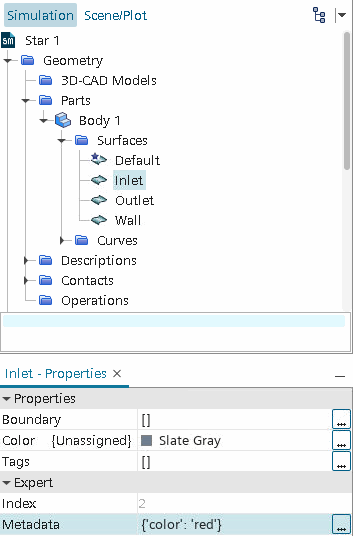

零部件表面也可以具有元数据。
3D-CAD 是 Simcenter STAR-CCM+ 内基于特征的参数化建模器，可用于从头开始构建几何。利用 3D-CAD 创建的几何作为 3D-CAD 模型存储，随后可转换为几何零部件，以便与网格化和模拟过程集成。
一般情况下，Simcenter STAR-CCM+ 分析需要一个或多个几何零部件，以便由此定义区域的空间构造。可通过 Simcenter STAR-CCM+ 使用内置 3D-CAD 建模器直接创建几何零部件，或从各种不同的源格式导入几何。
网格化过程的一个可能起点是导入表面数据。
几何零部件是您希望作为一个对象处理的表面和曲线的集合。零部件表面和曲线可以由 CAD 数据或离散（表面网格）数据定义，具体取决于几何零部件的类型。单个对象被称为叶级零部件；几何零部件的集合被称为复合零部件。表面可包含一组或多组面，曲线可包含一组或多组边。
可以通过以下方式创建几何零部件
通过复合零部件，可以将其他零部件分组为装配和子装配，以便于组织。
几何部件具有接触属性，该属性提供与该部件接触的其他所有部件的列表。此部件接触数据可用于自动为网格和物理耦合生成交界面，而无需手动创建和分配重合面。
如果修改了一个或多个相连零部件或更改了其区域，必须更新两个区域之间的零部件交界面。
Simcenter STAR-CCM+ 支持在导入或创建叶级零部件后以多种不同方式对其进行操作。
部件接触定义两个部件表面之间的连接。该网格生成器用于在接触处生成一个共形网格，该网格随后将变成物理区域的交界面。
几何修复工具提供用于评估几何有效性的诊断检查和自动修复几何的方法。
表面修复工具将诊断网格化表面和部件曲线中的错误，并提供相关的修复工具。使用同一工具，可通过搜索基于面的特征和属性，然后将结果分配给新的或现有零部件表面或曲线，来重新组织离散几何。
在设置模拟的过程中，一个重要环节是定义几何部件与区域、边界以及交界面之间的关系。
网格是几何域的离散表示。此域可以包括真实几何及其内容和周围环境。
设置元数据的过程与设置零部件的过程相同。
