合并相交边界

合并相交边界功能可将两个或更多个相交面网格边界合并到一起，以将构成表面的三角形接合在一起。

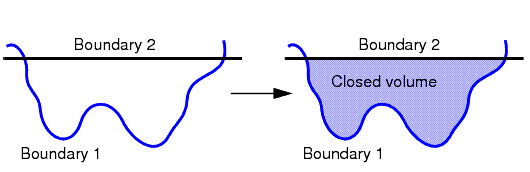

通过重新网格化局部相交的表面来实现此类合并，以便在相交中引入新的节点和三角形。如果输入边界完全相交，则结果为闭合（水密）表面体（但并不一定是几何有效表面体），如下所示：

在上述示例中，边界 1 和 2 完全相交，但没有以任何方式接合在一起。相交过程完成后，两个边界在相交平面上均已重新网格化，从而形成封闭体积。应注意，该过程没有移除或创建边界，因此应移除相交后不需要的任何表面三角形，以保留流形表面。

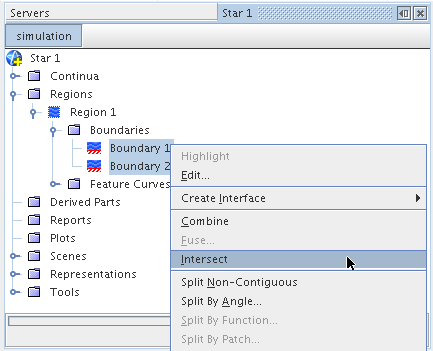

要相交两个或更多边界，在相关区域中打开边界节点，然后选择要相交的边界。右键单击任一边界，从弹出菜单中选择相交：

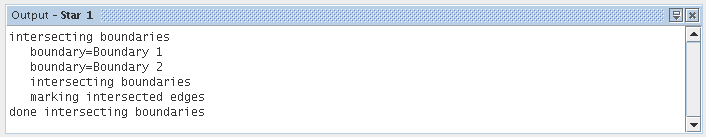

相交过程将继续，并在输出窗口中报告状态：

该过程完成后，当前场景将更新以显示选定边界相交处的三角形化的新表面。

使用边界合并相交工具时，应注意以下条件：

• 要相交的边界必须属于相同区域。如果它们属于不同区域，则应先组合这些区域，然后继续操作。
• 边界的选择顺序并不重要。
• 边界无需属于闭合和流形的区域。换言之，允许使用平表面和“开放”边界。
• 边界必须与另一个边界相交，否则不会执行任何操作。
• 原始边界网格化的质量并不重要。
• 重要说明：该过程不可逆，因此应先保存模拟，然后继续操作。
• 建议在边界相交后使用表面重构，以改进表面的质量。
