将零部件分配给材料

将多部件固体物理连续体与某区域关联时，Simcenter STAR-CCM+ 会将材料部件组节点添加到该区域的物理值。

与多部件固体模型的固体成分对应的材料部件组在材料部件组节点下方列出。

• 依次选择每个材料部件组，然后将几何零部件分配给零部件属性。

如果将该区域切换到另一个多部件固体物理连续体，Simcenter STAR-CCM+ 会使用在新分配的连续体中选择的固体重新填充材料部件组节点。

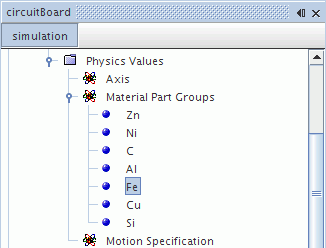

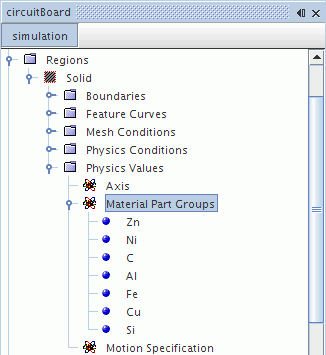

在多部件固体模拟中，每个材料在关联区域中显示为材料部件组节点（以下屏幕截图中的 Fe）。 要分配零部件，选择所需材料的节点以访问其属性。

其中每个对象的零部件属性将打开对象选择对话框。

在此示例中，Fe 节点选择了 Chip3 和 Chip8，表示这些芯片由铁制成。

零部件一次只能对应于一个特定材料。 如果将零部件重新分配给另一个材料，零部件会自动从上一个材料的列表中消失。

材料部件组属性

零部件

此材料部件组中的零部件的列表。 单击属性自定义工具 () 将访问对象选择对话框，以添加或移除零部件。
