加载初始模拟

在本教程中，提供了一个包含预定义对象的模拟文件：船体和框架几何、网格操作和固体船体区域（包括用于约束船体与框架的接触位置的段）。
还提供了包含 CGNS 文件的 zip 文件夹。在加载开始位置模拟之前，提取工作目录中 zip 文件夹的内容：
  1. 导航至已下载教程文件的 couplingWithCaeCodes 文件夹。
  2. 将 CGNS_fluidLoads.zip 复制到工作目录。
  3. 在工作目录中，右键单击 CGNS_fluidLoads.zip zip 文件夹，然后选择全部提取...。
    将提取在 CGNS_fluidLoads.zip 中压缩的 CGNS 文件并存储在工作目录中名为 CGNS_fluidLoads 的文件夹。
加载开始位置模拟并执行网格化流程：
  1. 启动 Simcenter STAR-CCM+，然后选择文件 > 加载。
  2. 在加载文件对话框中，单击浏览...
  3. 导航至下载的教程文件所在的 couplingWithCaeCodes 文件夹，然后选择 boat_start.sim。
  4. 单击打开，然后单击确定。

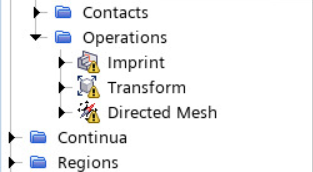

  5. 展开几何 > 操作节点。


  6. 右键单击操作节点，然后选择执行全部操作。

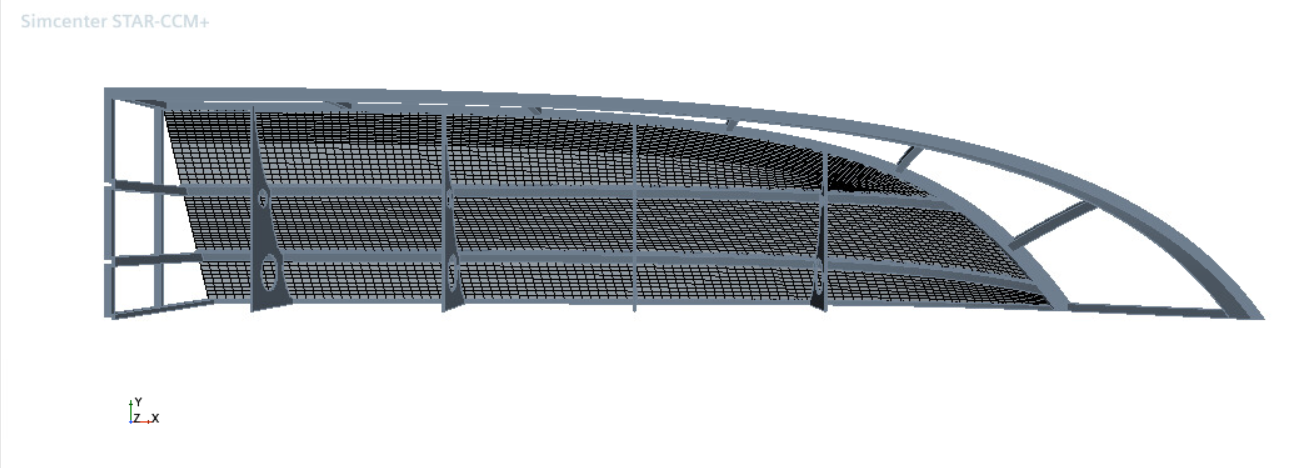

要可视化船体网格和框架几何：
  1. 打开场景 > 网格场景。
  2. 单击场景/绘图。
  3. 选择表面 1 节点，然后将表示设为最新表面。


    仅对船体几何执行网格操作。框架几何仅用于视觉表示，不是应力分析的一部分。

  4. 将模拟另存为 boat.sim。
