网格重构工作流程

使用对模型进行网格重构移动框

问题

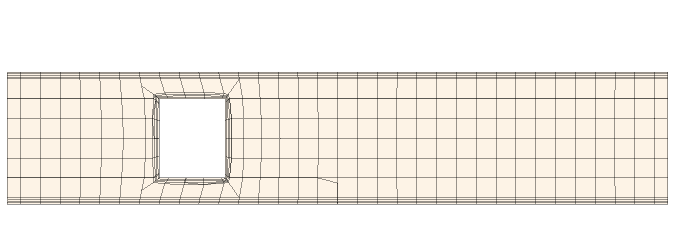

使用网格变形和重新划分网格，通过一段时长的通道移动框。在连续变形过程中，网格质量随位移的增加而下降。当网格单元质量下降到低于对模型进行网格重构中定义的标准时，将触发网格重构。

工作流程

实现此类设置：

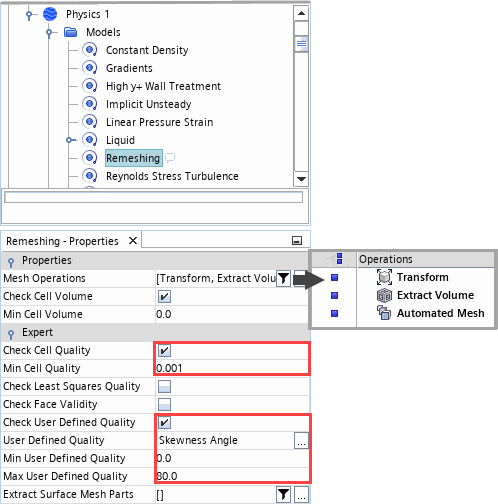

• 在网格重构区域所指派到的物理连续体中，激活物理连续体中的对模型进行网格重构。
• 在物理连续体中，选择几何 > 操作中定义的所有三个操作。
• 定义以下两个网格标准：
  1. 激活检查网格单元质量，将最低网格单元质量设为 0.001。
  2. 激活检查用户自定义质量，根据用户自定义质量选择场函数偏斜角，将用户自定义最高质量设为 80.0。
• （可选）选择求解器网格重构节点，然后设置其他网格重构触发器及其频率。

与通过模拟操作 - 使用变形和网格重构移动框相比，此工作流程更简便。此外，在应用对模型进行网格重构时，变形过程具有预测性。
