使用 IDE 调试宏

可以使用特殊的命令行选项和集成开发环境 (IDE) 程序调试 Simcenter STAR-CCM+ 宏。

有多个 IDE 可免费下载，包括：

以下说明适用于使用 NetBeans 调试宏。需要使用 12.6 或更高版本。类似的方法可用于其他 IDE。

调试宏的过程包括以下步骤：

  1. 在 IDE 中加载宏
  2. 在调试模式下运行 Simcenter STAR-CCM+
  3. 单步调试宏

在 IDE 中加载宏

NetBeans 要求宏位于目录结构 <ProjectFolder>/<SourceFolder>/<Macro>.java 中，因此在开始之前必须将宏和任何输入文件组织到适当的位置。

  1. 在 NetBeans 中，选择文件 > 新建项目。

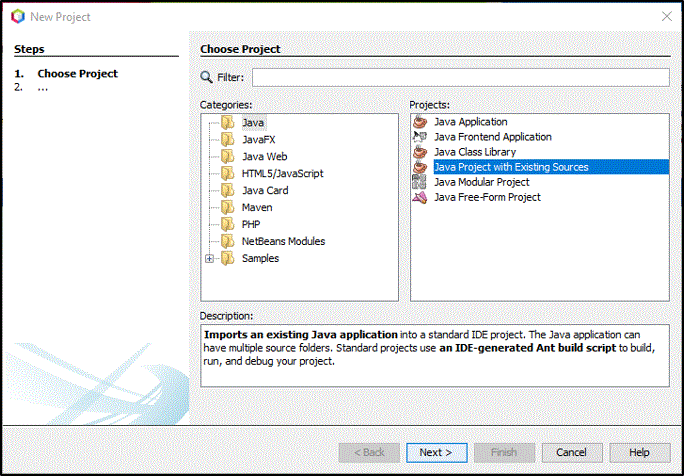

  2. 在 New Project(新建项目) 向导中，选择 Java Project with Existing Sources(基于现有源的 Java 项目)，然后单击下一步。

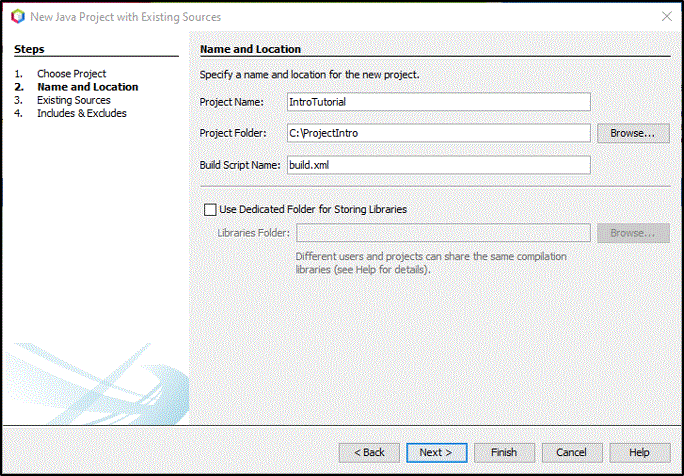

  3. 在 Name and Location(名称和位置) 面板中，在“项目名称”中指定项目的名称，在“Project Folder(项目文件夹)”中提供项目目录的位置，然后单击下一步。

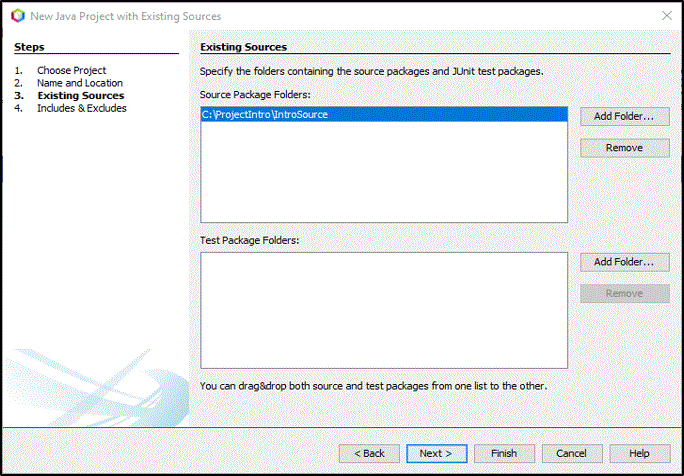

  4. 在 Existing Sources(现有源) 面板中，单击 Source Package Folders(源包文件夹) 的 Add Directory(添加目录) 按钮，添加先前创建的源目录，然后单击下一步。

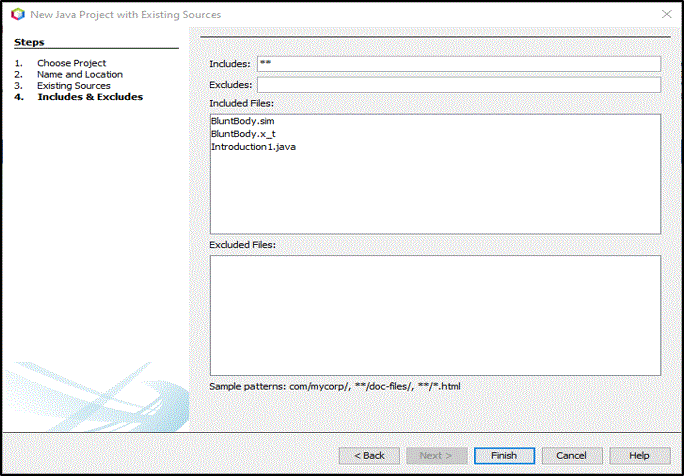

  5. 在包括面板中，确保高亮显示所需的宏。


  6. 单击完成以创建项目。

下一步是将 Simcenter STAR-CCM+ JAR 文件添加到项目，使 IDE 可以解析 Simcenter STAR-CCM+ Java 类。添加保存在 ext/ 目录（在 Simcenter STAR-CCM+ 安装期间创建）中的 JAR 文件。

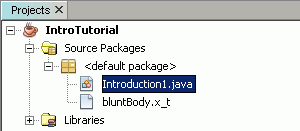

  1. 在 NetBeans 的 Projects(项目) 面板中，右键单击库，然后选择 Add JAR/Folder(添加 JAR/文件夹)。


  2. 在 Simcenter STAR-CCM+ 安装目录中，选择 ext/ 目录中的每个 JAR 文件。

    在 Linux 和 Windows 上，此目录位于以下位置中：

    [INSTALLDIR]/star/lib/java/platform/modules/ext/

    错误符号将从宏中消失。



    现在即可在调试模式下启动 Simcenter STAR-CCM+。

在调试模式下运行 Simcenter STAR-CCM+

Simcenter STAR-CCM+ 可直接将消息传递到运行客户端的 Java 虚拟机。可以使用此功能通过指定端口将 NetBeans 附加到 Simcenter STAR-CCM+ 的实例。在以下示例中使用端口号 8765，但可使用任何未使用的端口号。

  1. 执行以下某项操作：
    • 在 Windows 上的命令提示符中，在一行中输入以下命令：

      <InstallationDirectory>\star\bin\starccm+ -jvmargs "-Xdebug -Xrunjdwp:transport=dt_socket,server=y,suspend=n,address=8765"

    • 在 Linux 上的终端窗口中，在一行中输入以下命令：

      <InstallationDirectory>/star/bin/starccm+ -jvmargs '-Xdebug -Xrunjdwp:transport=dt_socket,server=y,suspend=n,address=8765'

    此时将打开 Simcenter STAR-CCM+。

现在可以通过该端口将 IDE 附加到 Simcenter STAR-CCM+：

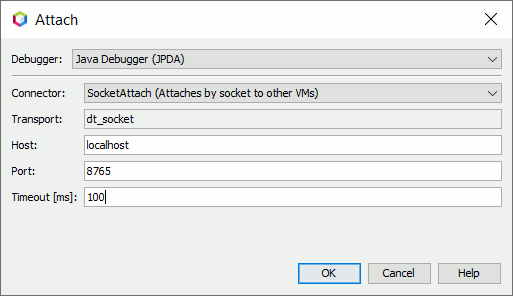

  1. 在 NetBeans 中，选择调试 > 附加调试程序，将主机设为 localhost，从上面的命令行指定端口号，然后单击确定。


    现在即可在调试模式下运行宏。

宏将执行到指定的断点。从此点开始，可以使用 IDE 步进工具处理每个命令。

单步调试宏

通过将 Simcenter STAR-CCM+ 连接到 IDE，可以将宏执行到任何行，然后单步调试各个命令加以了解。将 IDE 附加到 Simcenter STAR-CCM+ 之后，可以先在宏中创建一个或多个断点，然后再运行。

要单步调试宏，执行以下操作：

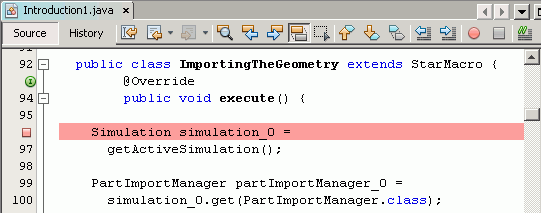

  1. 在 NetBeans 中，通过单击行号将断点放置在宏的开头。


  2. 在 Simcenter STAR-CCM+ 中，根据需要加载或创建案例。
  3. 在 Simcenter STAR-CCM+ 中，运行宏。
