定义网格单元集群
要重现在 gPROMS 网络模型中定义的内部区，可将 Simcenter STAR-CCM+ 网格切分为网格单元集群。
要启用网格单元群集，需要在 Simcenter STAR-CCM+ 中的流体模拟的物理连续体中增加一个额外的模型：
- 在相关的物理连续体中，激活坐标网格单元群集模型。
创建群集时，您将指定所选坐标系每个轴上的切分数。有两种方法用于指定切分数：
- 细分数 - 用于定义所有三个轴上的等距群集分布。细分点沿每个轴等距分布。
- 控制点 - 用于为每个轴定义非等距群集分布。线性参数指定群集方式为控制点拟合到要群集的域的边界框。
- 要设置切分数，右键单击节点，然后选择细分数或控制点。
-
选择节点并设置群集合并阈值。
有关详细信息，请参见坐标网格单元群集求解器。
-
选择节点并设置以下属性：
- 坐标系：选择将网格切分为群集时所采用的坐标系。根据域对称性，可以使用笛卡尔坐标系、圆柱坐标系或球坐标系。
- 使用细分选项时，将细分设为可以使网格在每个坐标方向上切分为相等部分的数值。

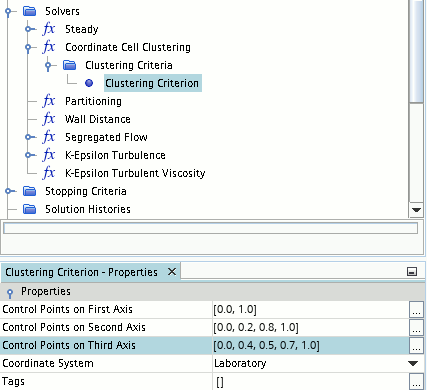

- 使用控制点选项时，为三个轴（第一、第二和第三）的每个轴，提供沿轴的控制点切分矢量列表。矢量列表不需要包含实际测量的距离；Simcenter STAR-CCM+ 将根据每个方向上域的定界尺寸对切分进行归一化。列表至少必须包含第一个和最后一个控制点切分，默认为 0 和 1（对应于无切分）。任何无序列表都将自动排序。示例如以下屏幕截图：
有关详细信息，请参见坐标网格单元群集。
要将网格切分为集群，执行以下操作：
- 运行坐标网格单元群集求解器直到完成至少一次迭代。
-
要将集群可视化，可以在标量场景中绘制网格单元集群索引场函数。
有关详细信息，请参见坐标网格单元群集。
