使用反距离加权对场函数插值

在 Simcenter STAR-CCM+ 中，大多数变量在网格单元中心求解和存储。为了平滑这些值，Simcenter STAR-CCM+ 默认情况下使用一阶法将网格单元中心存储的数据插值到节点。在衍生零部件中使用场函数时，从这些节点值对抽取点处的场函数值进行插值。

可以将场函数从网格单元中心插值到节点：

  1. 创建用户场函数。请参见创建用户场函数。
  2. 定义新的用户场函数。

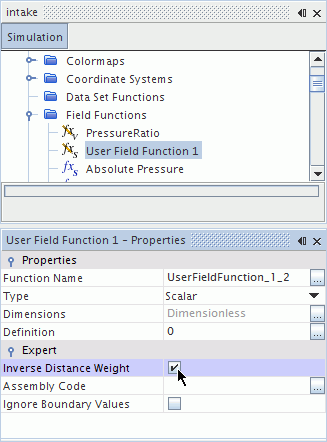

  3. 激活专家类别中的反距离加权。


激活反距离加权时，Simcenter STAR-CCM+ 使用反距离加权从最近的网格单元中心对节点值进行插值。

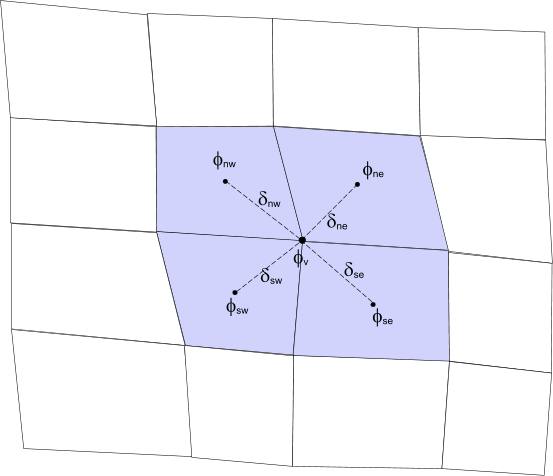

节点处的场函数 ϕv 计算如下：

图 1. EQUATION_DISPLAY
ϕv=∑i1δiϕi
(14)

其中，δi 为节点和形心 i（网格单元值的网格单元中心和面值的面中心）之间的距离，ϕi 是在形心处存储的变量。
