使用线性阵列完成几何

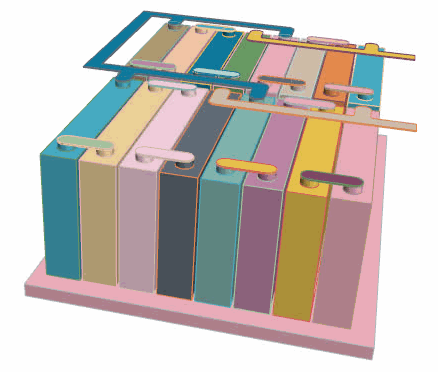

起始模拟文件中的初始几何仅包含放置在板上的一个电池电芯和一组初始极耳。使用预定义的线性阵列网格操作可跨板对电芯和极耳进行阵列。

要使用线性阵列完成几何：
  1. 右键单击几何 > 操作节点，然后选择执行全部。
  2. 单击场景/绘图选项卡。
  3. 右键单击几何 > 表面 1 > 部件节点，然后选择编辑。
  4. 在部件 - 部件对话框中，选择部件下的所有部件，然后单击确定。


  5. 保存模拟。
