创建电路
使用电路编辑器创建连接以并联两个模组，并使用表对电池包运行全球统一轻型车辆测试循环 (WLTC)。
-
同时选择以下节点，右键单击某一节点，然后选择创建串联电路元件：
-
在创建串联电路元件对话框中：
- 将开头为设为第一个电池模块负极端子。
- 单击确定。
- 右键单击节点，然后选择。
-
选择节点，然后设置以下属性：
属性 设置 表 WLTC_Class3 时间数据 测试 负载数据 安培 -
右键单击 节点，然后选择打开电路编辑器。
-
在电路 1 窗口中，完成以下操作：

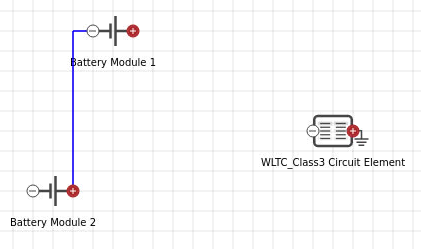

操作 电路编辑器中的结果 树中的结果 连接 1 已连接电池模块 1 的负极端子和电池模块 2 的正极端子。
单击
（创建连接）图标，然后单击电池模组 1 的正端子，再单击 WLTC_Class3 电路元件的负端子。按 Enter 键，然后单击
（保存更改）。

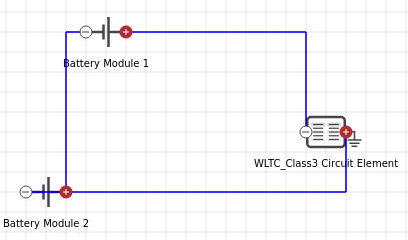

单击 （创建连接）图标，然后单击电池模组 2 的负端子，再单击 WLTC_Class3 电路元件的正端子。按 Enter 键，然后单击 （保存更改）。
-
在电路 1 窗口中，完成以下操作：
- 保存模拟。
