配置电池电芯
在 Simcenter STAR-CCM+ 中使用 0D RCR 模型创建电池电芯。尽管电池包中有 16 个电池电芯，但不需要创建 16 个电池电芯，因为所有 16 个电芯是等效的，可以在两个模组中为所有 16 个电芯重用该电池电芯定义。
- 右键单击节点，然后选择创建用户自定义电池电芯。
- 右键单击用户自定义电池电芯节点，然后选取选择电池电芯模型...。
- 在选择电池电芯模型窗口中，选择 RCR 模型，然后单击关闭以确认选择。
-
选择节点，然后设置以下属性。
RC 单元数 2 电芯容量 50.0 Ah - 右键单击节点并选择新建。
-
选择 节点，然后将表设为 283K。
节点现在称为。

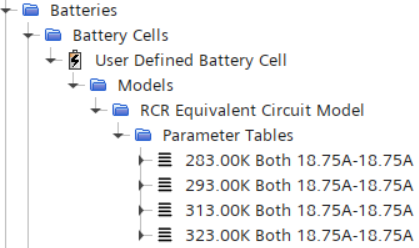

- 重复上述步骤以添加其余的预定义 RCR 表：293K、313K 和 323K。
-
同时选择所有四个参数表子节点，然后设置以下属性：
属性 设置 充电/放电类型 两者 充电电流 18.75 A 放电电流 18.75 A
- 保存模拟。
