生成体网格和交界面

您将为具有共形交界面的流体和固体生成多面体网格，以计算结合热传递。对于极耳和母线，将使用薄体网格生成器。

生成体网格和交界面：
  1. 定义自动网格操作以对薄体部件（极耳和母线）划分网格：
    1. 右键单击几何 > 操作节点，然后选择新建 > 网格 > 自动网格。
    2. 在创建自动网格操作对话框中，选择以下部件：母线1、母线输入、母线输出、极耳1 和极耳2。
    3. 选择表面重构、多面体网格生成器和薄体网格生成器然后单击确定。
    4. 将自动网格节点重命名为自动网格 - 薄体部件。
    5. 选择自动网格 - 薄体部件节点，然后激活每个部件网格化。
    6. 选择自动网格 - 薄体部件 > 网格生成器 > 表面网格重构器节点，然后停用执行接近值细化。
    7. 编辑默认控制节点，然后设置以下属性：
      节点 属性 设置
      基础尺寸 基础尺寸 4 mm
      最小表面尺寸 基数百分比 25.0
      薄体层数 层数 3
  2. 定义自动网格操作以对电芯划分网格：
    1. 右键单击几何 > 操作节点，然后选择新建 > 网格 > 自动网格。
    2. 在创建自动网格操作对话框中，选择电芯部件。
    3. 选择表面重构和多面体网格生成器，然后单击确定。
    4. 将自动网格节点重命名为自动网格 - 电芯。
    5. 选择自动网格 - 网格单元节点，然后将网格生成器执行模式设为并行。
    6. 选择自动网格 - 网格单元 > 默认控制 > 基础尺寸节点，然后将基础尺寸设为 4 mm。
    7. 右键单击自定义控制节点，然后选择新建 > 面控制。
    8. 编辑表面控制节点，然后设置以下属性：。
      节点 属性 设置
      面控制 部件表面 底部
      控制 > 目标表面尺寸 目标表面尺寸 自定义
      值 > 目标表面尺寸 基数百分比 50.0
  3. 定义自动网格操作以对板和冷却液划分网格：
    1. 右键单击几何 > 操作节点，然后选择新建 > 网格 > 自动网格。
    2. 在创建自动网格操作对话框中，选择以下部件：冷却液和板。
    3. 选择表面重构，多面体网格生成器，棱柱层网格生成器，然后单击确定。
    4. 将自动网格节点重命名为自动网格 - 冷却。
    5. 选择自动网格 - 冷却节点，将网格执行模式设为并行。
    6. 编辑默认控制节点，然后设置以下属性：
      节点 属性 设置
      基础尺寸 基础尺寸 5 mm
      最小表面尺寸 基数百分比 50.0
      棱柱层控制 > 棱柱层总厚度 尺寸类型 绝对值
      绝对尺寸 0.5 mm
    7. 右键单击自定义控制节点，然后选择新建 > 面控制。
    8. 编辑表面控制节点，然后设置以下属性：。
      节点 属性 设置
      面控制 部件表面 板 > 表面 > 面
      控制 > 棱柱层 棱柱层 自定义
      自定义层数 已激活
      自定义总厚度 已激活
      值 > 自定义棱柱体值 棱柱层数 1
      棱柱层总厚度 尺寸类型 绝对值
      绝对尺寸 0.5 mm
  4. 定义设置初始电芯和极耳的体网格的阵列的网格操作：
    1. 右键单击几何 > 操作节点，然后选择新建 > 网格 > 体网格阵列。
    2. 在创建体阵列操作对话框中，单击确定。
    3. 选择体网格阵列节点，然后为输入部件创建以下动态查询：
      名称包含 (
      找到 25 个包含所有表面阵列的电芯和极耳的匹配几何部件。
    4. 单击确定。
  5. 在所有固体电池组件之间创建弱接触：
    1. 右键单击几何 > 操作节点，然后选择新建 > 表面准备 > 接触生成器。
    2. 在创建接触生成器操作对话框中，单击确定。
    3. 选择接触生成器节点，然后为输入部件创建以下动态查询：
      名称不包含冷却液
      找到 32 个包含所有固体部件的匹配几何部件。
    4. 单击确定。
  6. 右键单击几何 > 操作节点并选择执行全部。
    您可以在输出窗口中查看网格生成进度。
  7. 网格生成过程完成后，右键单击部件节点，然后选择更新交界面 > 更新接触模式交界面。
    更新交界面时，将创建电芯和板之间的交界面。
  8. 选择交界面 > 电芯/板节点并为接触创建以下动态查询：
    类型为部件表面接触
    将这种形式的接触指定为动态查询，可确保在重新生成体网格或更改几何部件时自动分配这些接触。
    找到 64 个匹配接触。
  9. 单击确定。

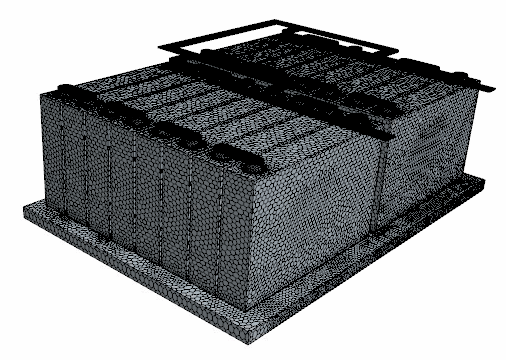

  10. 要查看体网格，可创建网格场景。


  11. 保存模拟。
