定义电池模块
您将定义两个电池模块 - 每个模块有四个串联电芯和两个并联电芯，然后指定两个模块中每个电芯的几何部件。
-
创建第一个电池模块。
电池模块和所有关联的电芯节点上会显示一个警告符号，指示它们需要进一步设置。此时，要求给它们分配几何部件。
-
创建第二个电池模块。
- 右键单击电池模块 1 节点，然后选择复制。
- 右键单击电池模块节点，然后选择粘贴。
- 将副本重命名为电池模块 2。
将电池几何部件分配给电池电芯之前，需要检查电池电芯的名称是否都遵循相同的格式。因此，将几何部件电芯重命名为电芯 (1 x 1)，使映射分配正常工作。
- 将节点重命名为电芯 (1 x 1)。
-
使用按映射分配方法，将电池几何部件分配给电池模块 1 中的电芯。
-

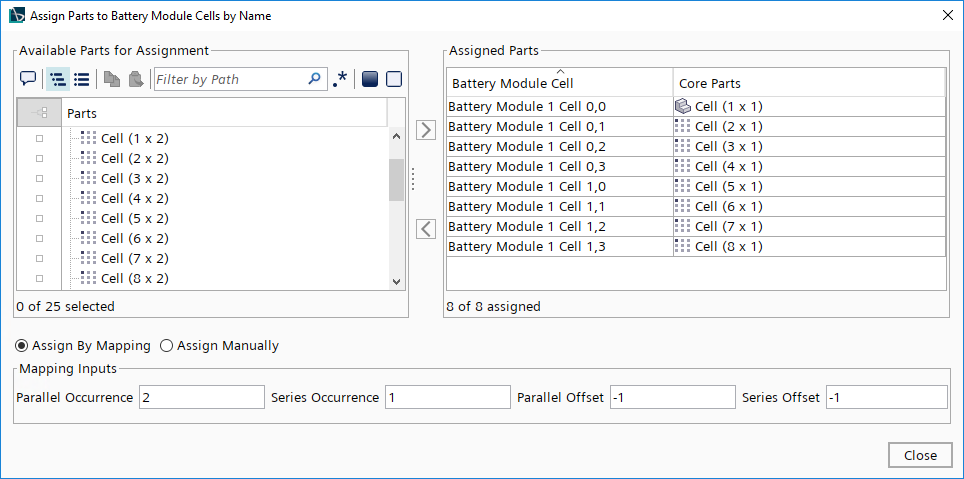

在按名称将部件分配给电池模块电芯对话框的映射输入组合框中，设置以下内容：
映射输入 设置 并联事件 2 串联事件 1 并联偏移 -1 串联偏移 -1
-
单击确定。
-
在按名称将部件分配给电池模块电芯对话框的映射输入组合框中，设置以下内容：
按名称将部件分配给电池模块电芯工具提供了将部件分配给其相应电池模块电芯的灵活方法。按映射分配选项很有用，但也可以选择手动将部件分配给电池模块电芯。
-
使用手动分配方法，将电池几何部件分配给电池模块 2 中的电芯。
-

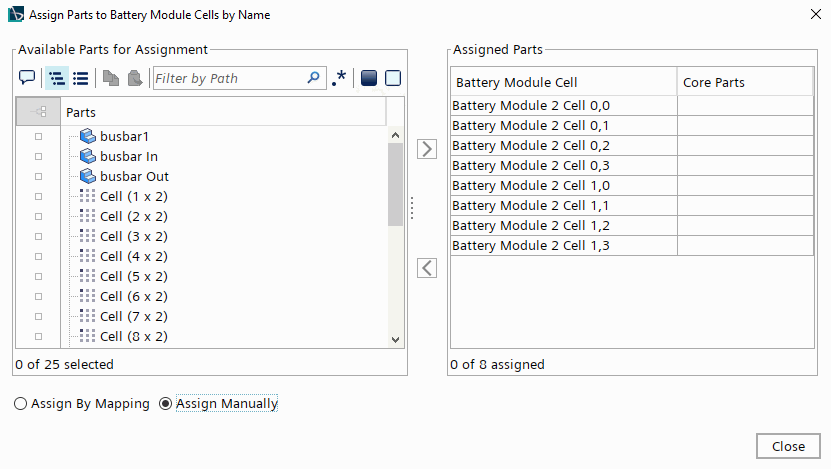

在按名称将部件分配给电池模块电芯对话框的映射输入组合框中，选择手动分配。
-

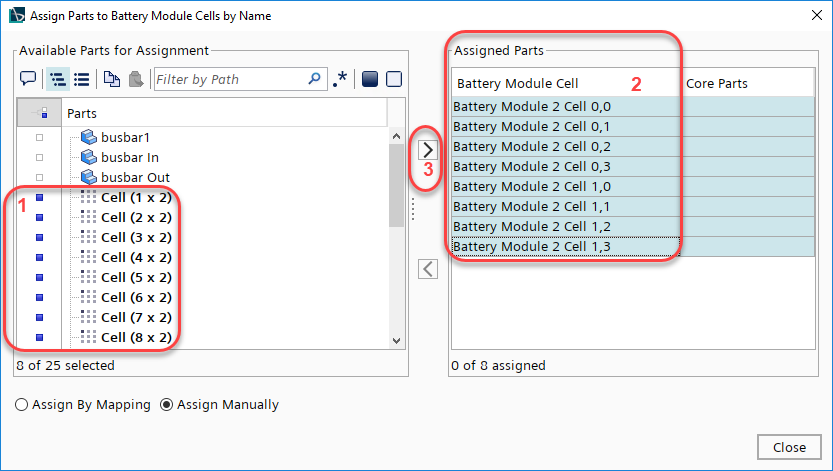

单击右箭头。
-

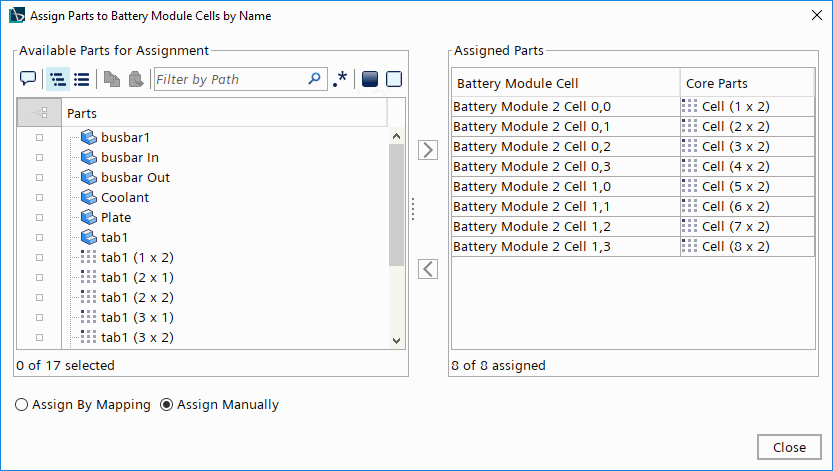

检查部件和电芯是否如下所示正确匹配。
-
在按名称将部件分配给电池模块电芯对话框的映射输入组合框中，选择手动分配。
- 保存模拟。
